12. 案例04 警察来了

12.1. 目的


  • 让Ring:bit智能车化身警车。

12.2. 使用材料


  • 1 x Ring:bit Car 套件

12.3. 硬件连接图

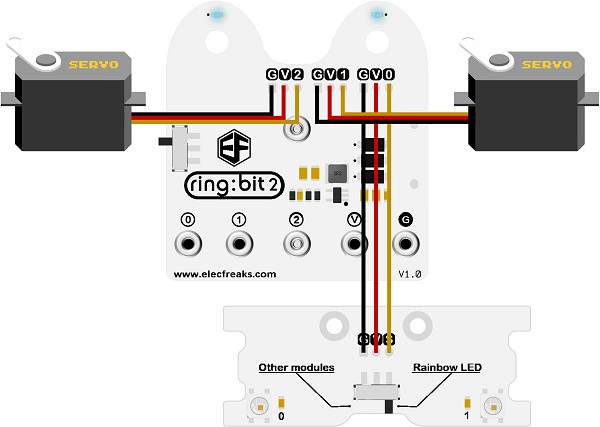

  • Ring:bit扩展版的P1口连接左轮舵机,P2口连接右轮舵机。

  • P0口连接ring:bit Car专用扩展板。 ../../_images/D5sFydb.jpg

  • 将专用扩展板上的拨片开关,拨到Rainbow LED。

../../_images/s3rVwxZ.jpg

12.4. 软件平台


微软 makecode

12.5. 编程


步骤 1

  • 在MakeCode的代码抽屉中点击Advanced,查看更多代码选项。

../../_images/2qCyzQ71.png

  • 为了给Ring:bit套件编程,我们需要添加一个代码库。在代码抽屉底部找到“Add Package”,并点击它。这时会弹出一个对话框。搜索“ringbit”,然后点击下载这个代码库。

../../_images/1Wq2Mov1.jpg

注意:如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2

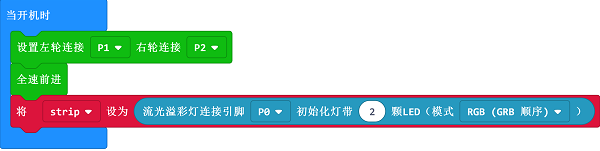

  • On start积木块中插入设置左右轮舵机连接口积木块,端口号以实际舵机连接端口为准。

  • 全速向前行驶。

  • 设置连接到P0口的2颗Rainbow LED为RGB色彩。

../../_images/ring_bit_car_v2_case_04_01.png

步骤 3

  • forever(永久循环)积木块中依次插入

  • show color red(显示红色)积木块。

  • pause(ms) 100(暂停100ms)积木块

  • show color blue(显示红色)积木块。

  • pause(ms) 100(暂停100ms)积木块

../../_images/ring_bit_car_v2_case_04_02.png

程序

请参考程序连接:https://makecode.microbit.org/_AvMC6j86A5ym

你也可以通过以下网页直接下载程序。

---

12.6. 结论

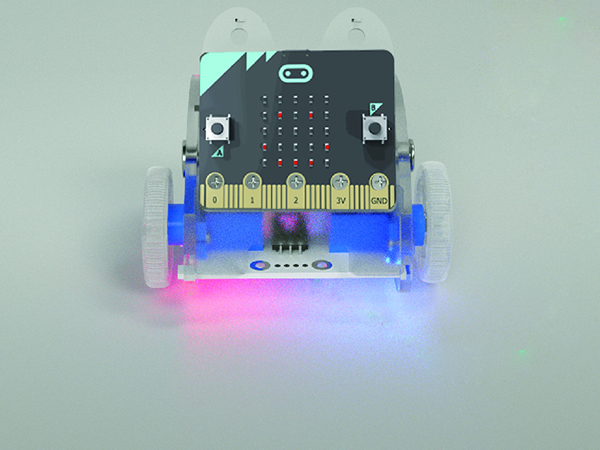

  • 小车闪亮红蓝警灯全速前进。

../../_images/E4XxlGK.jpg

12.7. 思考


  • 让你的小车闪亮黄白急救警灯,如何编写代码?
