5. 专用巡线模块

5.1. 简介


  • Ring:bit car V2巡线模块,是Ring:bit二代小车的专用扩展模块,连接简单功能强大,一卡一锁为你的Ring:bit小车扩展巡线功能。

  • 搭载双红外探头,有效探测距离2~12mm,可以完成巡线绕圈,黑线检测,边缘检测等功能。

https://raw.githubusercontent.com/elecfreaks/learn-cn/master/microbitKit/ring_bit_v2/images/ring_bit_v2_line_01.jpghttps://raw.githubusercontent.com/elecfreaks/learn-cn/master/microbitKit/ring_bit_v2/images/ring_bit_v2_line_02.jpg

5.2. 特性


  • 输入电压为3V~5V,micro:bit能直接驱动。

  • 标准的3线GVS接口,仅占用一个IO口。

  • 利用红外光探测,抗干扰能力强

5.3. 参数


项目 参数 备注
品名 Ring:bit car v2专用巡线扩展模块 -
SKU EF03424 -
工作电压 DC 3-5V -
接口 Ring:bit car专用弹针卡口 螺丝固定
输出信号类型 模拟 -
有效距离 2~12mm -
尺寸 34.15 x 27.20mm -
净重 4.7g -

5.4. 外形与安装定位尺寸


https://raw.githubusercontent.com/elecfreaks/learn-cn/master/microbitKit/ring_bit_v2/images/ring_bit_v2_line_03.png

5.5. 快速上手


硬件连接

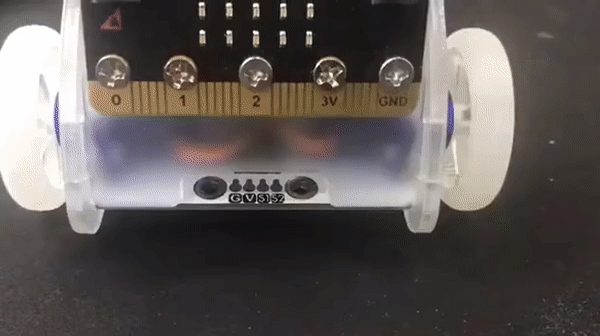

  • 首先将巡线模块插入Ring:bit小车底板插口。

https://raw.githubusercontent.com/elecfreaks/learn-cn/master/microbitKit/ring_bit_v2/images/ring_bit_v2_line_04.gif

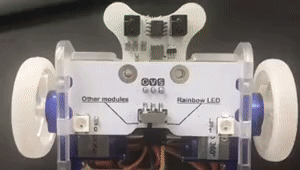

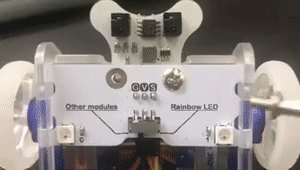

  • 随后在反面用两颗螺丝固定。

https://raw.githubusercontent.com/elecfreaks/learn-cn/master/microbitKit/ring_bit_v2/images/ring_bit_v2_line_05.gif https://raw.githubusercontent.com/elecfreaks/learn-cn/master/microbitKit/ring_bit_v2/images/ring_bit_v2_line_06.gif

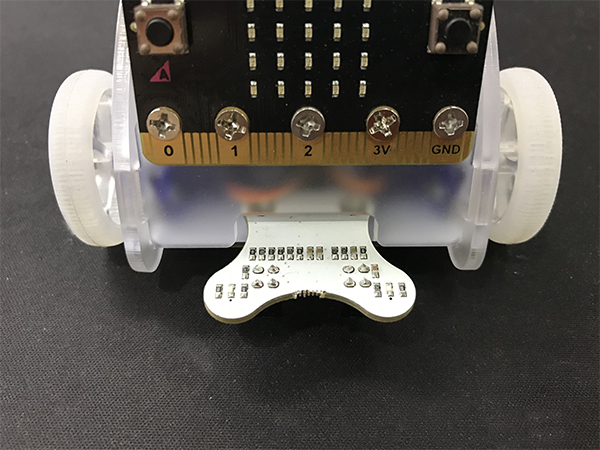

  • 扩展完成。

https://raw.githubusercontent.com/elecfreaks/learn-cn/master/microbitKit/ring_bit_v2/images/ring_bit_v2_line_07.jpg

软件编程

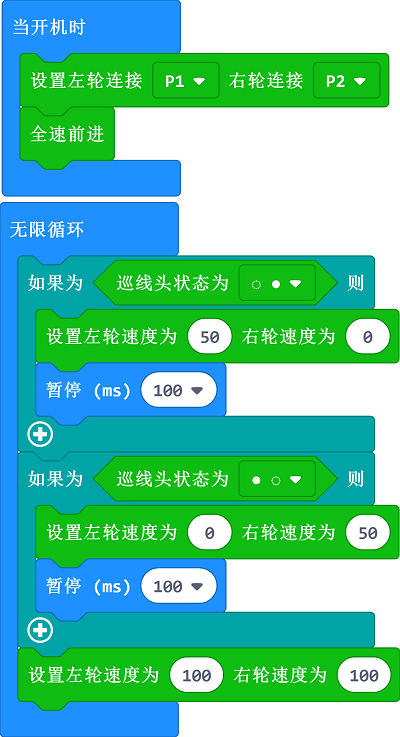

  • makecode在线编辑器中编写一段简单的巡线代码。

  • 开机时初始化左右轮连接口为P1和P2。

  • 当左检测头偏离黑线,右轮停止,左轮以50的速度以矫正回归黑线。

  • 右检测头同理。

  • 当两个检测头均检测到黑线,以100的速度向前行驶。

https://raw.githubusercontent.com/elecfreaks/learn-cn/master/microbitKit/ring_bit_v2/images/ring_bit_car_v2_line_flow_module.png

程序代码链接:https://makecode.microbit.org/_iaC7MacdWVco

你也能通过下列窗口直接下载代码:

结果

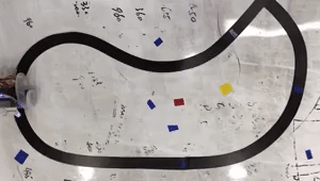

  • 可以实现缓慢的巡线绕圈跑。

https://raw.githubusercontent.com/elecfreaks/learn-cn/master/microbitKit/ring_bit_v2/images/ring_bit_v2_line_09.gif

5.6. 常见问题
