19. 5.1 什么是输入输出引脚#

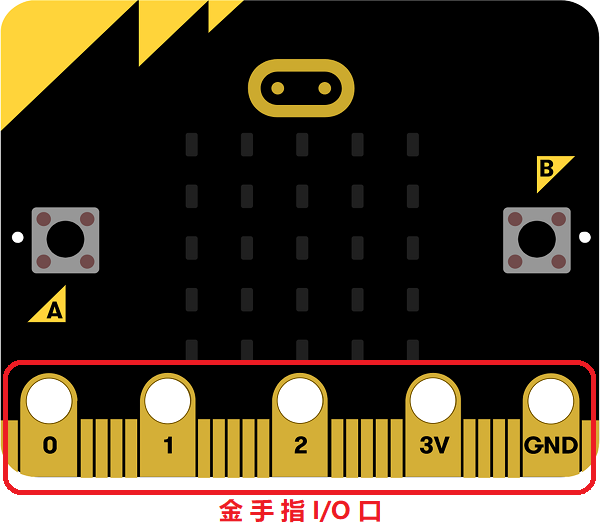

  • Micro:bit的底边有一条金属条,看起来好像是设备的牙齿,但是这金色“牙齿”条带不仅仅为了时髦,它们还可以用来将你的micro:bit挂钩到各种各样的电子产品上,这些是输入/输出引脚(或简称I / O引脚)。

../_images/sU2SQ5G.png

温馨提示:金手指由众多金黄色的导电触片组成,因其表面镀金而且导电触片排列如手指状,所以称为“金手指”。

19.1. I/O口详细介绍#

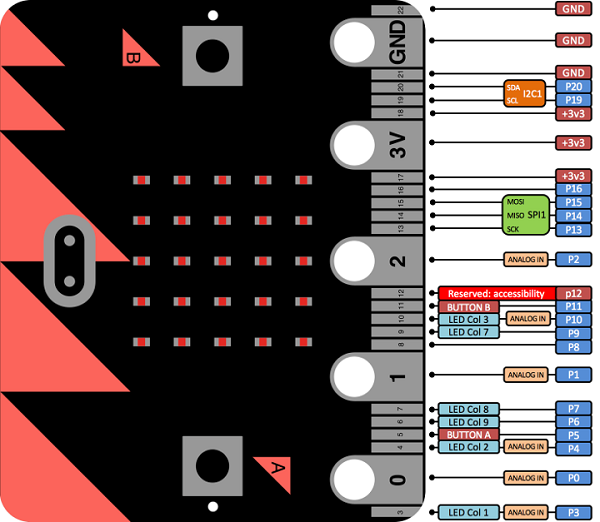

  • Micro:bit提供了19个IO口可以选择,编号为0-16和19-20,17和18号为供电口不能使用。具体介绍如图:

../_images/NkmxuMP.png

  • Micro:bit可以直接使用pin0-p20来操作端口,每个端口在板载所使用的情况如下:

Pin Type Function
0 Touch(Analog) Pad 0
1 Touch(Analog) Pad 1
2 Touch(Analog) Pad 2
3 Analog Column 1
4 Analog Column 2
5 Digital Button A
6 Digital Row 2
7 Digital Row 1
8 Digital 未使用
9 Digital Row 3
10 Analog Column 3
11 Digital Button B
12 Digital 未使用
13 Digital SPI MOSI
14 Digital SPI MISO
15 Digital SPI SCK
16 Digital 未使用
19 Digital I2C SCL
20 Digital I2C SDA
- 当经过多次的测试和使用极易受损,推荐使用金手指转接板保护金手指。 淘宝连接:恩孚科技金手指转接板Elecfreaks.taobao.com
- 板载I/O口只有pin0、pin1、pin2方便使用鳄鱼夹连接,其余I/O口因接触面积太小无法连接,推荐使用I/O扩展板将I/O引出方便连接任何模块,淘宝连接:恩孚科技传感器扩展版

19.2. 禁用默认功能#

  • 使用功能周围用括号标记的引脚需要禁用该引脚的默认功能,然后才能使用其他功能。

一、引脚:P3,P4,P6,P7,P9,P10:

  • 这些引脚耦合到LED矩阵显示器,并且还可以完成其相关的环境光测试模式,直接使用引脚会因为LED矩阵显示器图案变化导致电平改变,需要先禁用掉LED显示功能,要禁用显示功能(将自动禁用光感应功能),请调用display.enable(false)。稍后需要再次打开显示驱动程序,请调用display.enable(true)

  • 另请注意,LED 矩阵将LED与相关电阻连接在这些引脚上,因此在设计将这些引脚用于其他用途的电路时应考虑到这一点。

二、引脚:P5,P11:

  • 这些引脚分配给两个板载按钮。在使用所有标准高级语言的默认设置中,有一个包含:uBit.buttonAuBit.buttonB和的全局uBit实例uBit.buttonAB

  • 按钮在其构造函数中挂钩到系统计时器中以进行常规的去抖动。但是,如果要完全删除此功能并将物理引脚用于其他目的,delete uBit.buttonA则可以调用C ++析构函数并从系统计时器中取消注册按钮实例,从而有效地禁用该引脚的所有活动。然后可以使用MicroBitPin物理引脚名称周围的实例直接控制它而不受干扰。

  • 但请注意,Micro:bit板上安装了10K外部上拉电阻。

三、引脚:P19,P20

  • 这些引脚分配给I2C总线,由板载加速度计和磁力计设备使用。强烈建议您避免将这些引脚用于I2C以外的任何功能。

  • 可以禁用使用这些引脚作为I2C总线的服务,但加速度计和磁力计设备仍将连接到总线,并可能尝试将信号解释为数据有效负载,这可能会产生一些不良副作用。 SDA和中断引脚。板上的两个引脚都安装了4K7上拉电阻,因此这两个信号的最佳用途是添加其他I2C器件。
