23. 6.1 蜂鸣器

  • Micro:bit支持各种音乐播放,不论是内置音乐还是简单的音调,或者由简单音调组成的曲目,Micro:bit主板不包含扬声器,所以需要外接扬声器实现播放。

  • 音乐是不同音调的排列组合,而要发出不同音调则需要一个可以调节声音的蜂鸣器。

23.1. 蜂鸣器

  • 蜂鸣器是一种发声器件,它由振动装置和谐振装置组成。按照控制方式分类,可把蜂鸣器又分为有源型与无源型。

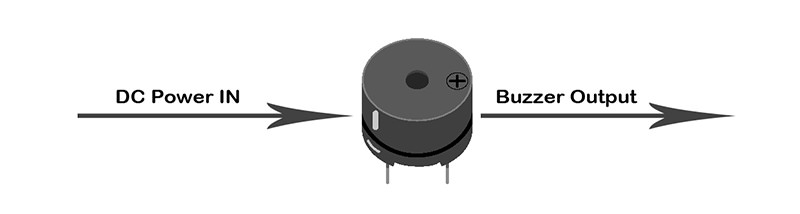

  • 有源型蜂鸣器的工作发声原理是:蜂鸣器内部集成振荡系统与放大取样电路,当有直流电源通过蜂鸣器时会使谐振装置产生声音信号,有源型蜂鸣器的工作发声原理图如下:

../_images/sRjxQfi.jpg

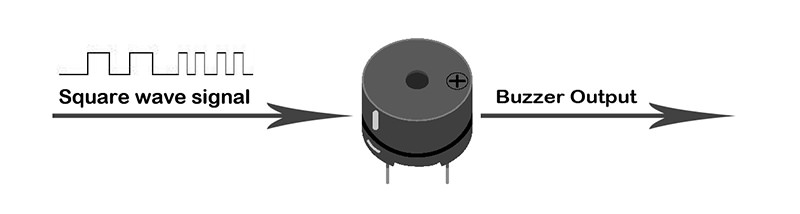

  • 无源型蜂鸣器的工作发声原理是:方波信号输入谐振装置转换为声音信号输出,无源型蜂鸣器的工作发声原理图如下:

../_images/Fd2YwUH.jpg

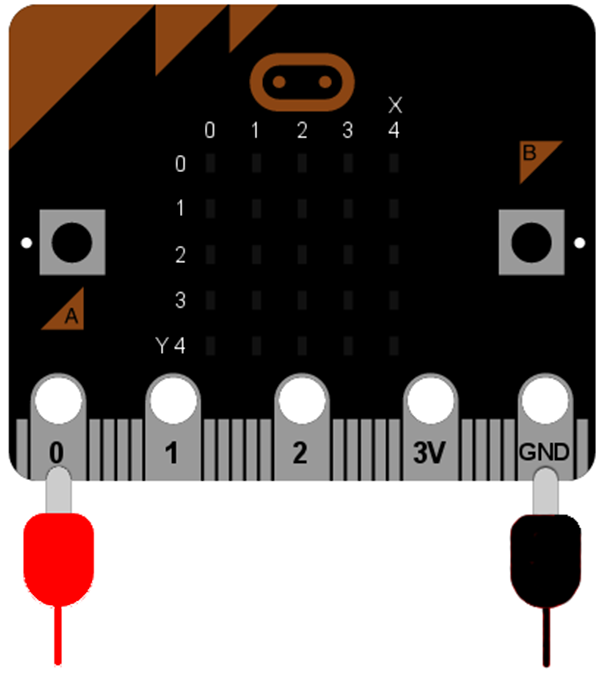

  • 将蜂鸣器的一端连接到P0,另一端连接到GND。

../_images/TPoUdm0.png

**注意:**为了使音调可以变化请不要使用有源蜂鸣器。
