2. 钮扣电池扩展板Pro(wear:bit)#

2.1. 简介#


wear:bit纽扣电池板Pro是一种小尺寸的微型扩展板。

它能够给micro:bit主板供电,并且板载蜂鸣器,可以与我们的表带和主板搭配使用。

与一代相比取消了亚克力后盖板,装配更加简单。

取消了3Pin端口,保持极简风格。

增加了蜂鸣器开关,功能再升级。

2.2. 淘宝购买链接#


手表套件Pro(wear:bit)

2.3. 特性#


  • 由两个3V的CR2025锂电池供电。

  • 板载蜂鸣器,蜂鸣器由P0口控制。

  • 板载蜂鸣器开关。

  • 可以搭配表带和micro:bit主板使用。

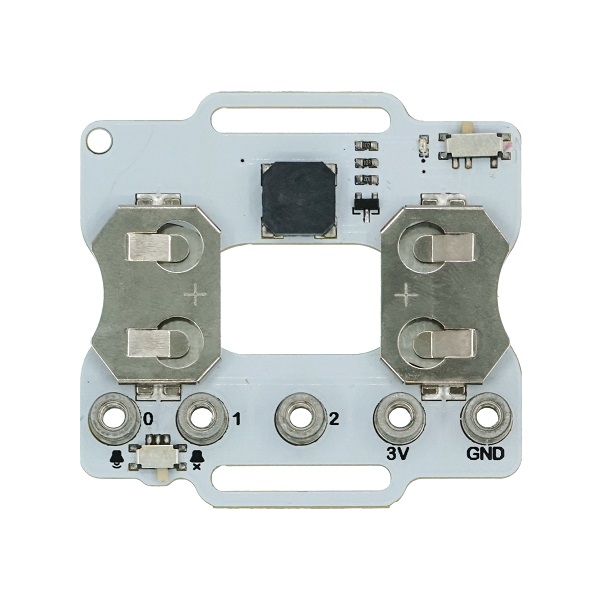

2.4. 外型与定位尺寸#


../../_images/wear_bit_00.jpg

2.5. 参数#


  • 品名:wear:bit

  • 版本号:V1.0

  • 工作电压:2.7~3.3V

  • 蜂鸣器:支持

  • 尺寸:49.1x51.6mm

  • 净重:12.7g

2.6. 主要功能模块介绍#


电源开关#

左档打开电源,右档关闭电源。

../../_images/wear_bit_01.png

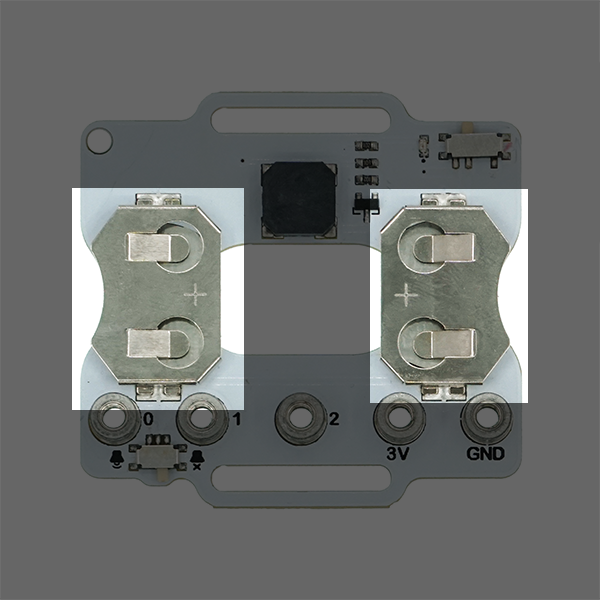

两个CR2025电池座#

可以便捷插入2025电池(3V锂锰扣式电池)供电

../../_images/wear_bit_02.png

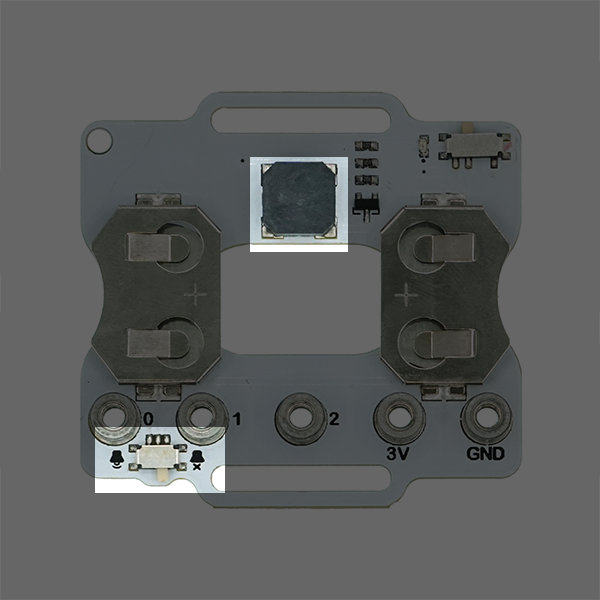

蜂鸣器及开关#

蜂鸣器由P0口控制,能够播放音乐。拨动开关可以控制蜂鸣器的工作或禁用。

../../_images/wear_bit_03.png

2.7. 快速上手#


硬件连接#

并将两个3V的2025电池装入wear:bit扩展板上电池座中。

../../_images/smart_coding_kit_01.png

使用螺丝将你的micro:bit和纽扣电池扩展板Pro固定在一起。

../../_images/smart_coding_kit_02.png

拨动到开档,2025电池给micro:bit主板和wear:bit主板供电。

软件编程#

打开makecode,编写程序micro:bit主板点阵屏显示爱心闪烁图案。

程序代码链接:https://makecode.microbit.org/_MP28fbDmUMfz

你也能通过下列窗口直接下载代码

结果#

micro:bit主板点阵显示爱心闪烁图案。

2.8. 常见问题#
