10. 案例01 全速行驶#

10.1. 目的#


  • 让Ring:bit智能车完成最基本的前进后退。

10.2. 使用材料#


10.3. 硬件连接图#


  • Ring:bit扩展版的P1口连接左轮舵机,P2口连接右轮舵机。

../../_images/jBVHea8.png

10.4. 软件平台#


微软 makecode

10.5. 编程#


步骤 1#

  • 在MakeCode的代码抽屉中点击Advanced,查看更多代码选项。

../../_images/2qCyzQ71.png

  • 为了给Ring:bit套件编程,我们需要添加一个代码库。在代码抽屉底部找到“Add Package”,并点击它。这时会弹出一个对话框。搜索“ringbit”,然后点击下载这个代码库。

../../_images/1Wq2Mov1.jpg

注意:如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

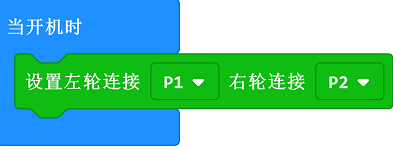

  • On start(开始)积木块中插入设置左右轮舵机连接口积木块。

  • 端口号以实际舵机连接端口为准。

../../_images/ring_bit_car_v2_case_01_01.png

步骤 3#

  • on button A pressed(当按钮A按下时)积木块中插入go straight at full speed(全速前进)积木块。

../../_images/ring_bit_car_v2_case_01_02.png

步骤 4#

  • on button B pressed(当按钮B按下时)积木块中插入reverse at full speed(全速倒退)积木块。

../../_images/ring_bit_car_v2_case_01_03.png

程序#

请参考程序连接:https://makecode.microbit.org/_WC016LTP5a9s

你也可以通过以下网页直接下载程序。

---

10.6. 结论#

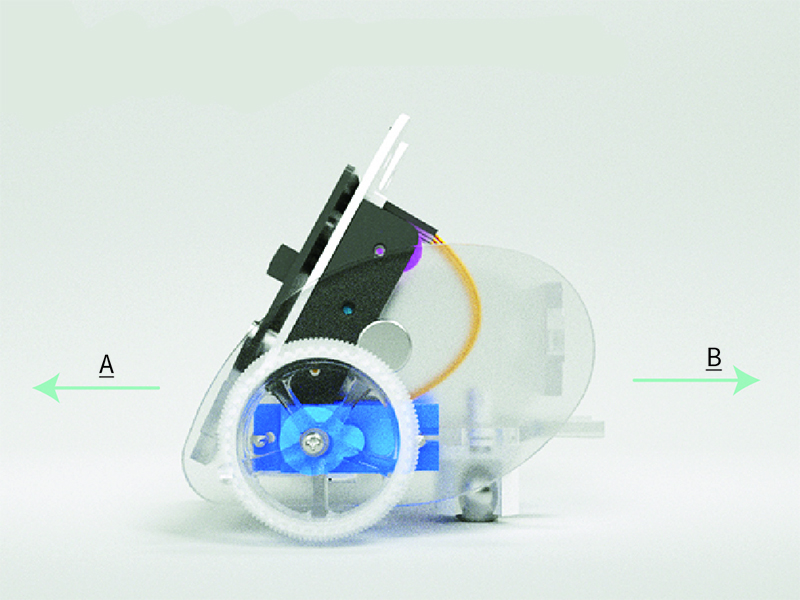

  • 当按钮A按下时,小车全速前进。

  • 当按钮B按下时,小车全速后退。 ../../_images/wwV0YDe.jpg

10.7. 思考#


当你按下按钮A,让小车停下,如何编写代码?
