21. 人体红外传感器电子积木#

21.1. 简介#

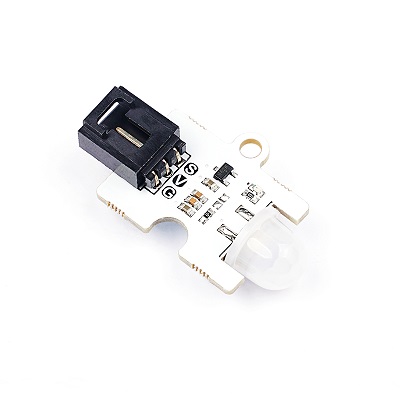

OCTOPUS PIR传感器模块是一种基于AM412热释电数字智能传感器的电子积木。它可用于感知和检测人体或动物的运动,感应距离约4-5米。

../../_images/j1VO7pH.jpg

21.2. 特性#


  • 三线端口设计,防止误插,易于使用。

21.3. 技术规格#


项目 参数
SKU EF04055
电源 3.3V~5.5V
数字信号处理 SP
能耗 功率可调
输入 双向差分高阻抗传感器输入
抗干扰 内置滤波器,屏蔽其他频率的干扰
电源 出色的电源抑制,对RF干扰Schmidt REL输出不敏感
电压稳定性 低电压,低功耗,上电后瞬间稳定
工作温度 -25~85℃
尺寸 32.00mm×24.00mm

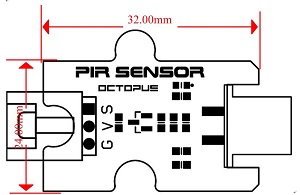

21.4. 外形与定位尺寸#


../../_images/Ok6fmjF.jpg

21.5. 快速上手#

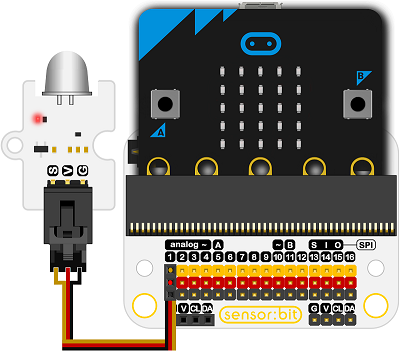

所需器材及连接示意图#

  • 如图连接扩展板的P1口

以sensor:bit为例

../../_images/5iwXCZp.png

添加packege#

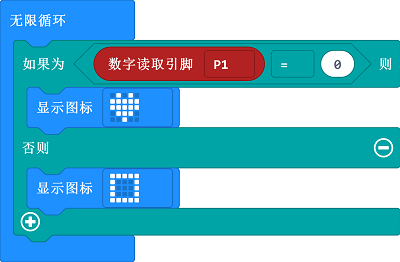

如图所示编写程序#

1.读取P1的红外信息

2.当信息为0显示一个心

3.当信息为1显示一个矩形

../../_images/aMlPqo5.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_esoRoUPzUAhf

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 当有人体接近,micro:bit上显示矩形图案,当人体离开,micro:bit上显示心形图案。

21.6. Python 编程#

步骤 1#

下载压缩包并解压Octopus_MicroPython-master 打开Python editor

../../_images/05001_073.png

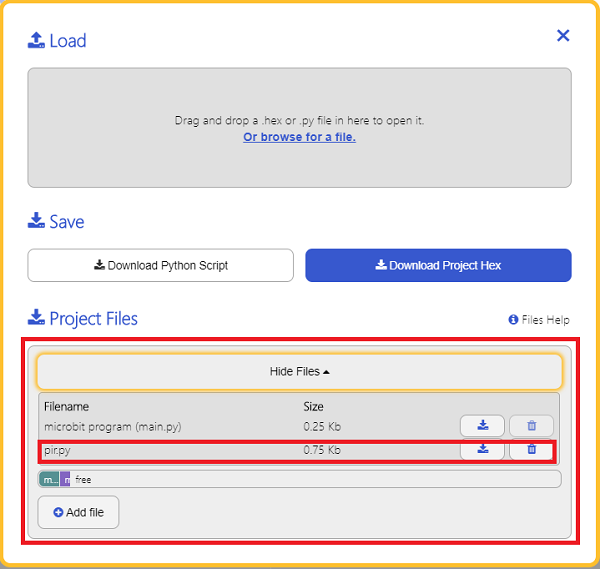

为了给人体红外传感器编程,我们需要添加pir.py。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的Octopus_MicroPython-master文件夹,从中选择pir.py添加进来。

../../_images/05001_082.png ../../_images/05001_092.png ../../_images/04055_10.png

步骤 2#

参考程序#

from microbit import *
from pir import *

sensor = PIR(pin1)
while True:
    if sensor.PIR_is_decection():
        display.show(Image.HAPPY)
    else:
        display.show(Image.SAD)

结果#

  • 当人体红外传感器感应到有人时显示笑脸,否则显示哭脸。

21.7. 相关案例#


21.8. 技术文档#


datasheet
