5. Ring:bit六合一搭建套件案例03:温控风扇#

5.1. 目的#

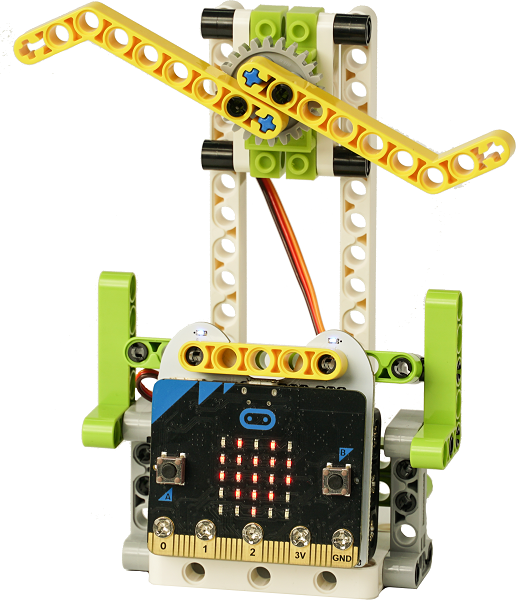

  • 使用Ring:bit六合一搭建套件制作一台温控风扇

../../_images/Ringbit_Bricks_Pack_case_03_01.png

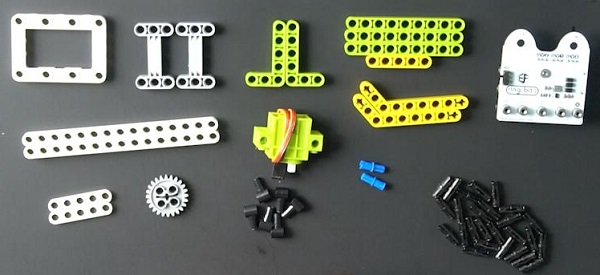

5.2. 使用材料#


六合一积木搭建套件(淘宝购买链接)

../../_images/Ringbit_Bricks_Pack_case_03_02.png

5.3. 背景知识#

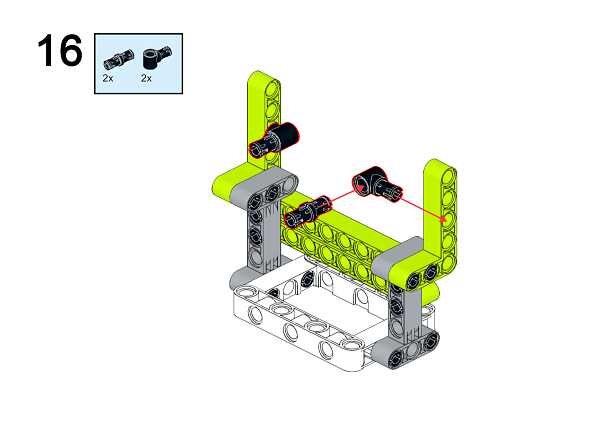

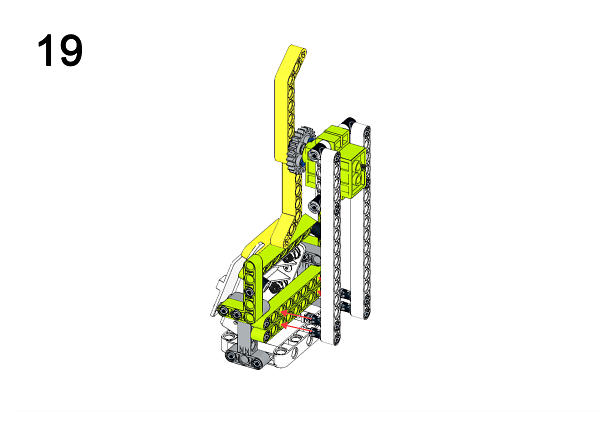

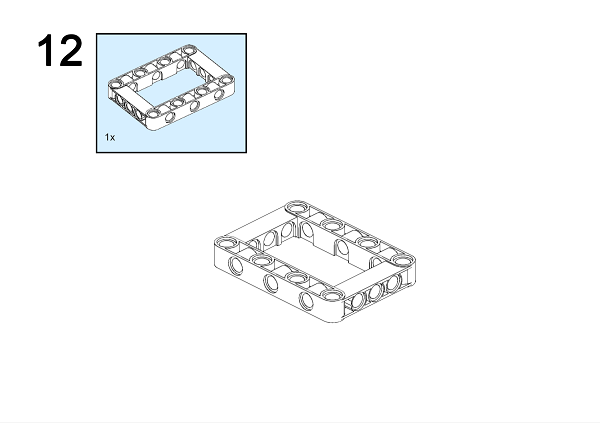

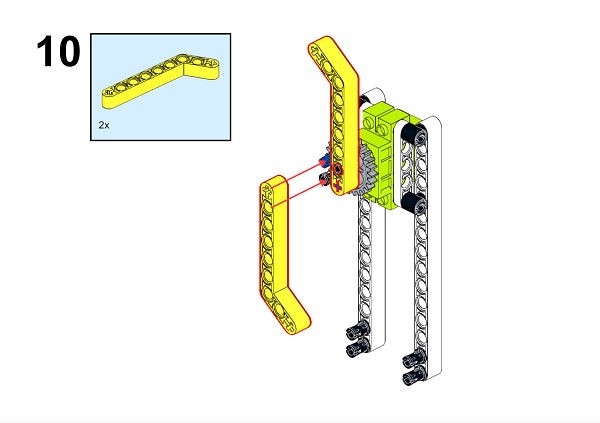

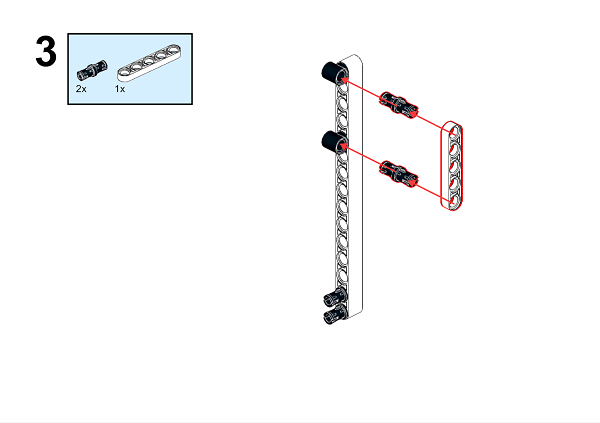

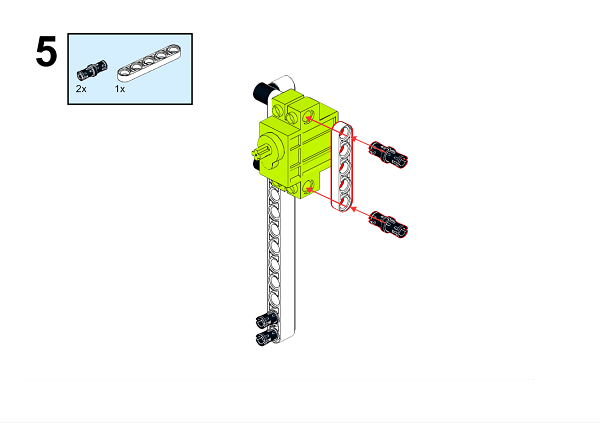

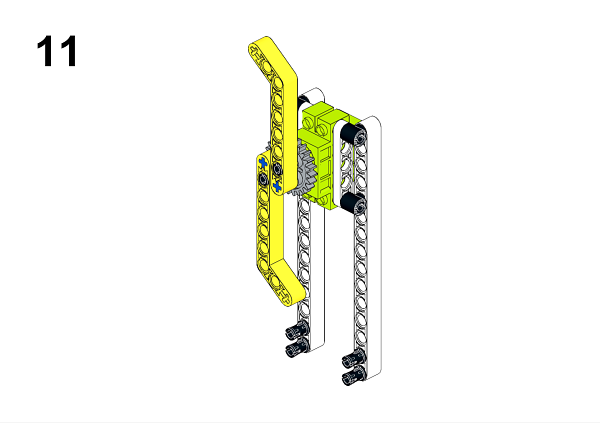

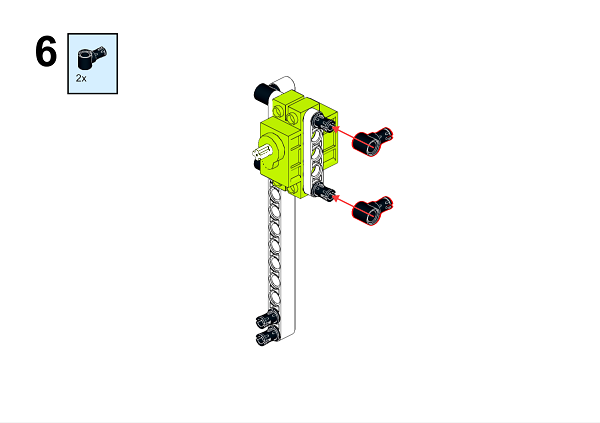

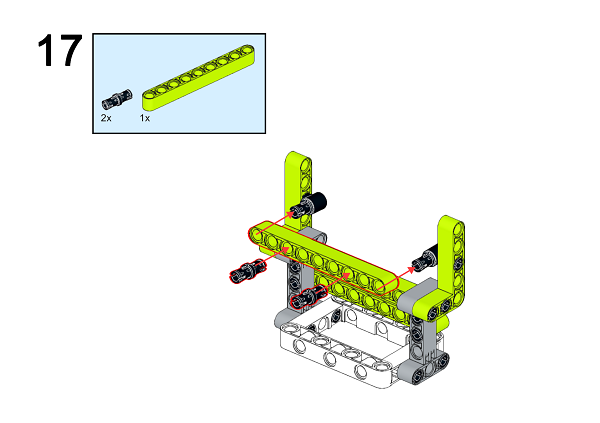

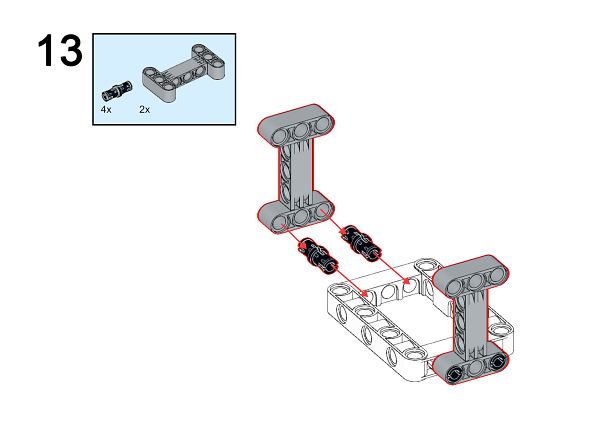

5.4. 积木搭建#

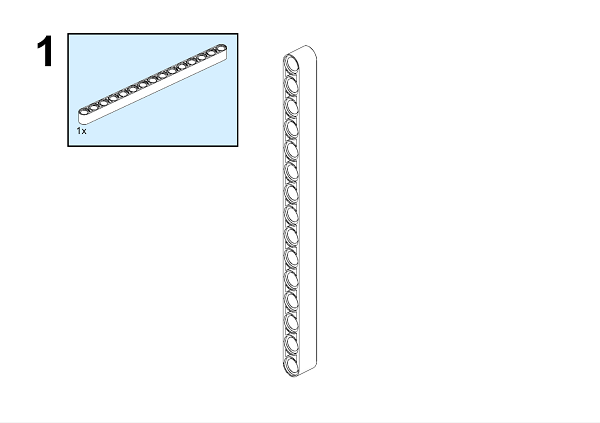

../../_images/Ringbit_Bricks_Pack_step_03_01.png

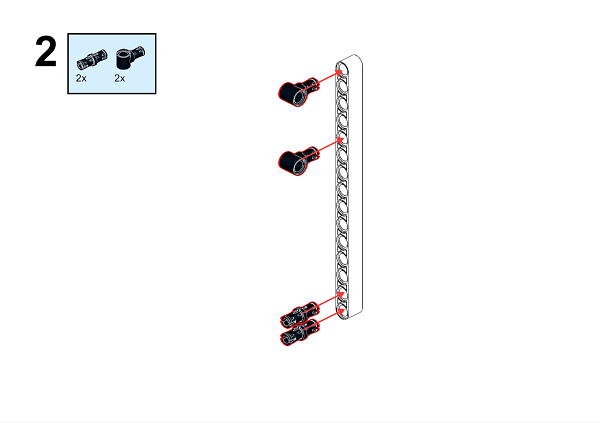

../../_images/Ringbit_Bricks_Pack_step_03_02.png

../../_images/Ringbit_Bricks_Pack_step_03_03.png

../../_images/Ringbit_Bricks_Pack_step_03_04.png

../../_images/Ringbit_Bricks_Pack_step_03_05.png

../../_images/Ringbit_Bricks_Pack_step_03_06.png

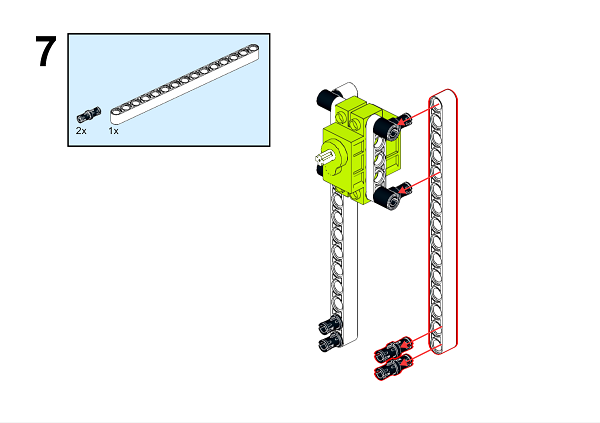

../../_images/Ringbit_Bricks_Pack_step_03_07.png

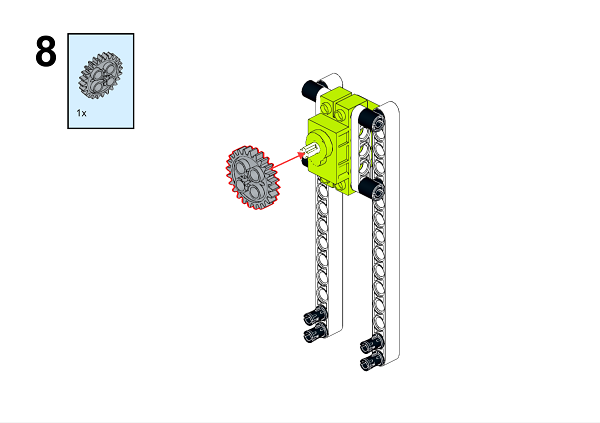

../../_images/Ringbit_Bricks_Pack_step_03_08.png

../../_images/Ringbit_Bricks_Pack_step_03_09.png

../../_images/Ringbit_Bricks_Pack_step_03_10.png

../../_images/Ringbit_Bricks_Pack_step_03_11.png

../../_images/Ringbit_Bricks_Pack_step_03_12.png

../../_images/Ringbit_Bricks_Pack_step_03_13.png

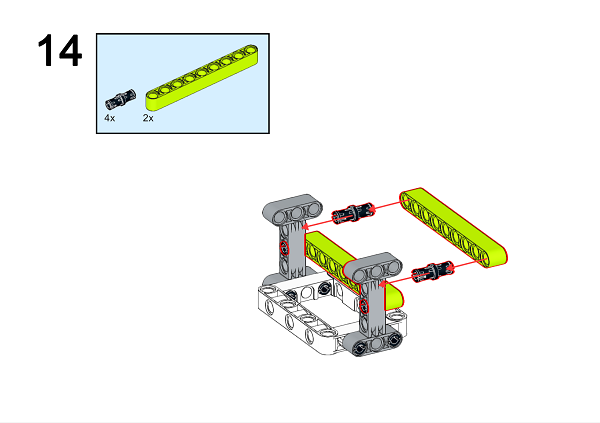

../../_images/Ringbit_Bricks_Pack_step_03_14.png

../../_images/Ringbit_Bricks_Pack_step_03_15.png

../../_images/Ringbit_Bricks_Pack_step_03_16.png

../../_images/Ringbit_Bricks_Pack_step_03_17.png

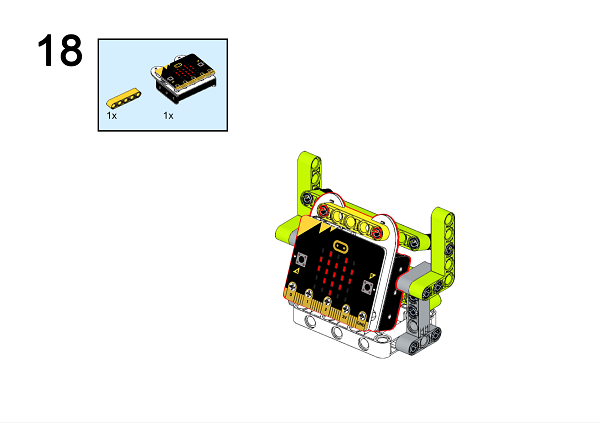

../../_images/Ringbit_Bricks_Pack_step_03_18.png

../../_images/Ringbit_Bricks_Pack_step_03_19.png

../../_images/Ringbit_Bricks_Pack_step_03_20.png

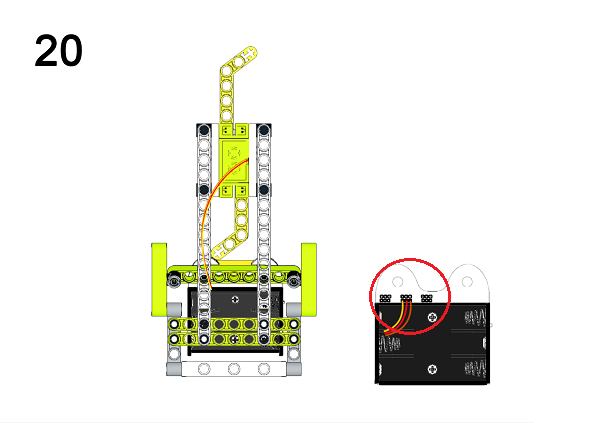

***注意:接线时黄色线需要连接在端口上方标有数字(0/1/2)的位置。

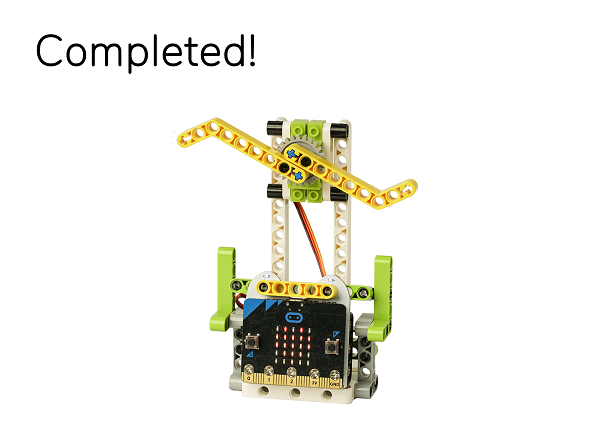

../../_images/Ringbit_Bricks_Pack_step_03_21.png

通过下面链接下载PDF文档即可获得详细的搭建步骤图 Github下载

5.5. 软件#


微软makecode

5.6. 编程#


步骤 1#

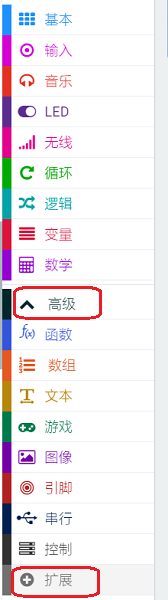

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../../_images/Ringbit_Bricks_Pack_case_03_03.png

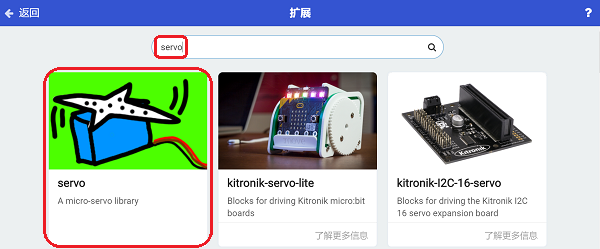

为了给Ringbit_Bricks_Pack套件编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”servo”,然后点击下载这个代码库。

../../_images/Ringbit_Bricks_Pack_case_03_04.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

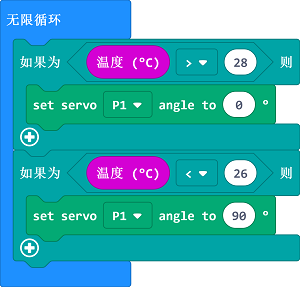

无限循环中判断温度积木块的返回值,当温度大于28°C时,设置连接到P0的舵机转动,当温度小于26°C时,设置连接到P1的舵机停止转动。

../../_images/Ringbit_Bricks_Pack_case_03_05.png

*注意:*由于我们使用的是360°舵机,而Makecode的servo扩展库是适用于180°舵机的,所以在使用360°舵机的时候,设置舵机转动到0°或者180°会使舵机顺时针转动或者逆时针转动,当设置舵机转动到90°时,舵机停止转动。

程序#

请参考程序连接:https://makecode.microbit.org/_d04JoJDzj6aX

你也可以通过以下网页直接下载程序。

现象#


当检测到温度大于28°C时则风扇转动,当检测到温度小于26°C时则风扇停止转动。

5.7. 思考#


5.8. 常见问题#


5.9. 相关阅读#


机械风扇起源房顶上,1829年,一个叫詹姆斯·拜伦的美国人从钟表的结构中受到启发,发明了一种可以固定在天花板上,用发条驱动的机械风扇。这种风扇转动扇叶带来的徐徐凉风使人感到欣喜,但得爬上梯子去上发条,很麻烦。

1872年,一个叫约瑟夫的法国人又研制出一种靠发条涡轮启动,用齿轮链条装置传动的机械风扇,这个风扇比拜伦发明的机械风扇精致多了,使用也方便一些。

1880年,美国人舒乐首次将叶片直接装在电动机上,再接上电源,叶片飞速转动,阵阵凉风扑面而来,这就是世界上第一台电风扇。
