4. Ring:bit六合一搭建套件案例02:积木小车#

4.1. 目的#


  • 使用Ring:bit六合一搭建套件制作一辆积木小车

../../_images/Ringbit_Bricks_Pack_case_02_01.png

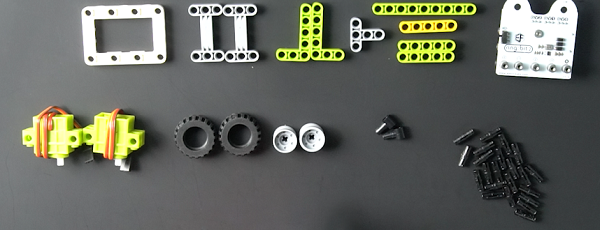

4.2. 使用材料#


六合一积木搭建套件(淘宝购买链接)

../../_images/Ringbit_Bricks_Pack_case_02_02.png

4.3. 背景知识#


4.4. 积木搭建#

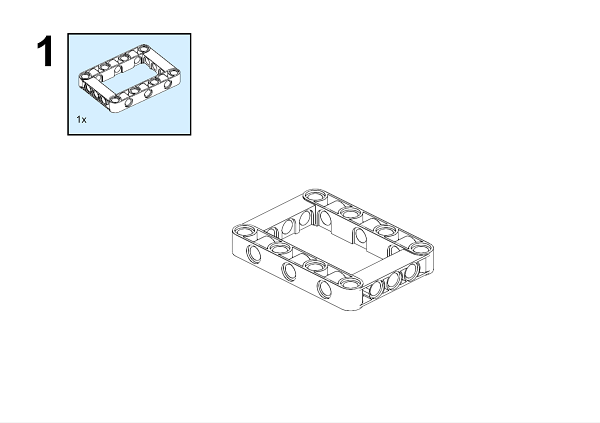

../../_images/Ringbit_Bricks_Pack_step_02_01.png

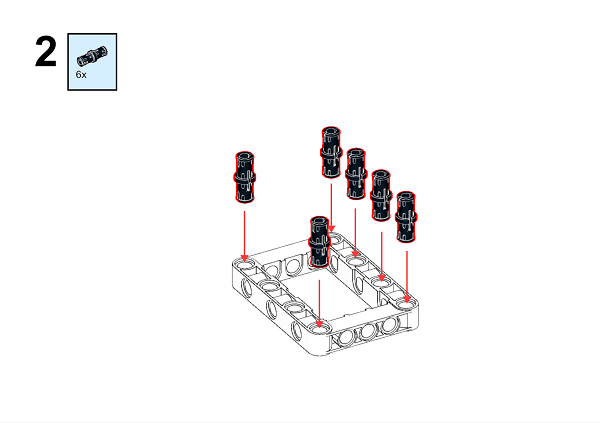

../../_images/Ringbit_Bricks_Pack_step_02_02.png

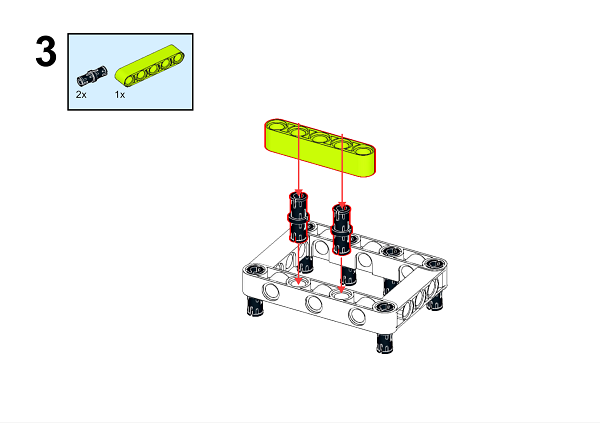

../../_images/Ringbit_Bricks_Pack_step_02_03.png

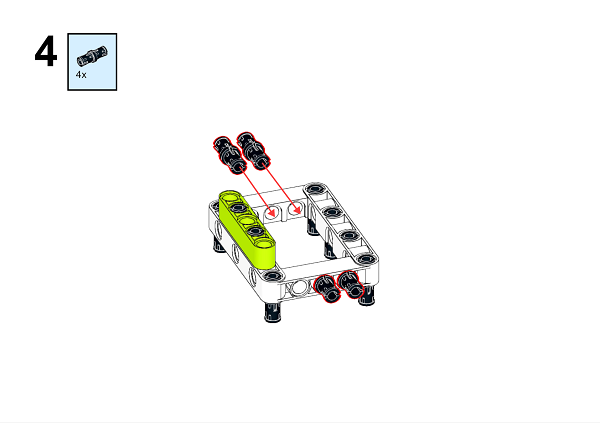

../../_images/Ringbit_Bricks_Pack_step_02_04.png

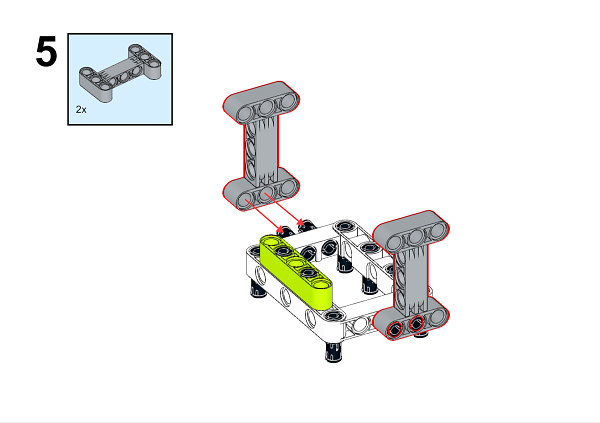

../../_images/Ringbit_Bricks_Pack_step_02_05.png

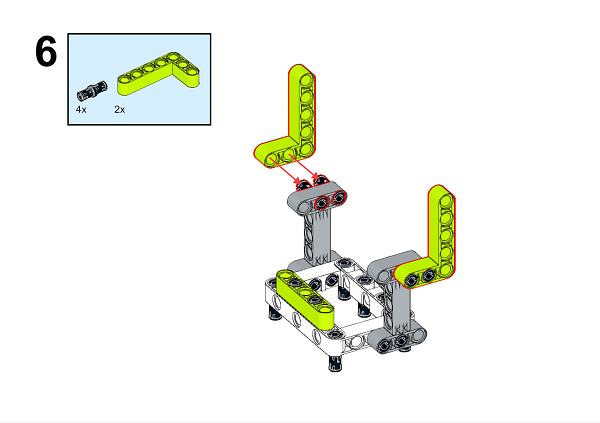

../../_images/Ringbit_Bricks_Pack_step_02_06.png

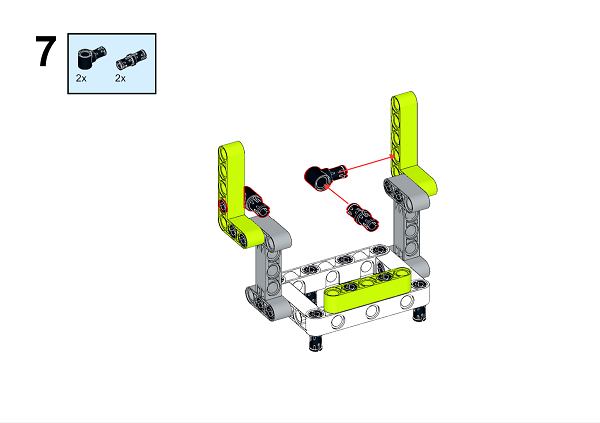

../../_images/Ringbit_Bricks_Pack_step_02_07.png

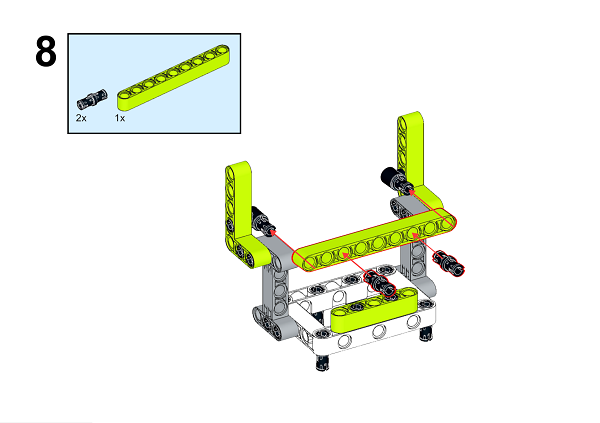

../../_images/Ringbit_Bricks_Pack_step_02_08.png

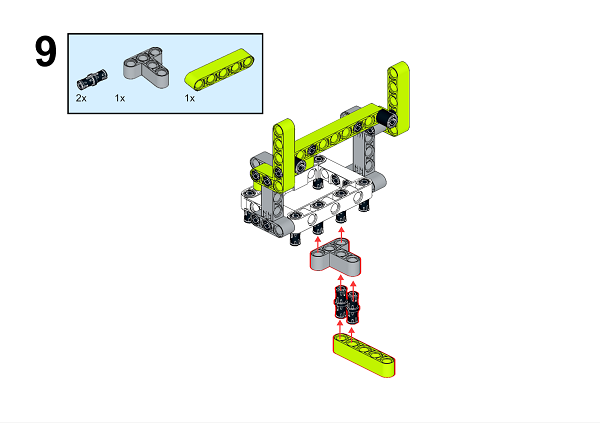

../../_images/Ringbit_Bricks_Pack_step_02_09.png

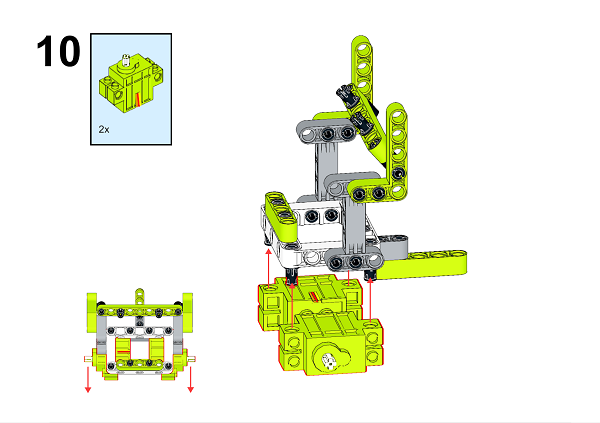

../../_images/Ringbit_Bricks_Pack_step_02_10.png

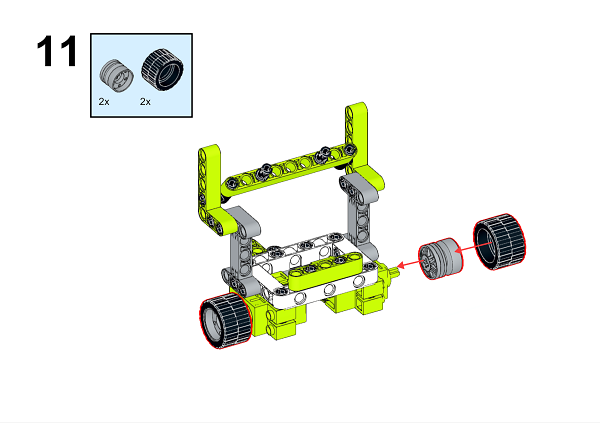

../../_images/Ringbit_Bricks_Pack_step_02_11.png

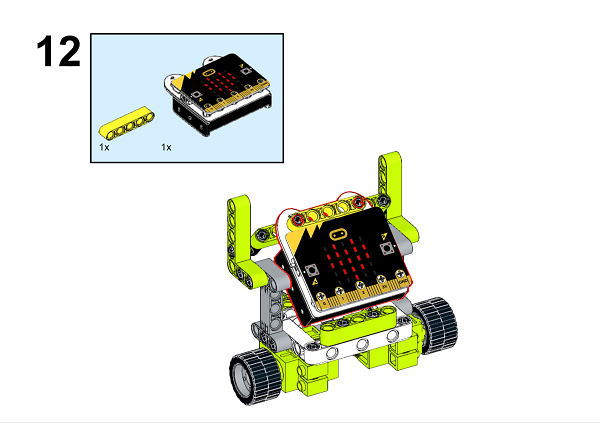

../../_images/Ringbit_Bricks_Pack_step_02_12.png

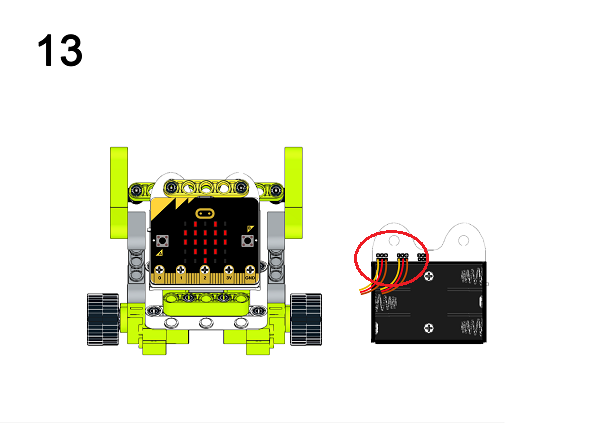

../../_images/Ringbit_Bricks_Pack_step_02_13.png

***注意:接线时黄色线需要连接在端口上方标有数字(0/1/2)的位置。

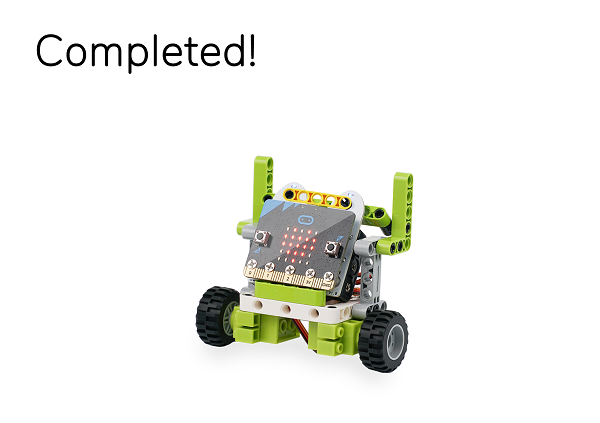

../../_images/Ringbit_Bricks_Pack_step_02_14.png

通过下面链接下载PDF文档即可获得详细的搭建步骤图 Github下载

4.5. 软件#


微软makecode

4.6. 编程#


步骤 1#

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../../_images/Ringbit_Bricks_Pack_case_02_03.png

为了给Ringbit_Bricks_Pack套件编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”Ringbit”,然后点击下载这个代码库。

../../_images/Ringbit_Bricks_Pack_case_02_04.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

当开机时中插入设置左轮连接P1右轮连接P2积木块,设置左轮为P1口。右轮为P2口。

../../_images/Ringbit_Bricks_Pack_case_02_05.png

步骤 3#

如图所示,当按钮A+B按下时全速前进,当按钮A按下时全速右转,当按钮B按下时全速左转,当屏幕朝下全速后退,当摇晃小车时刹车

../../_images/Ringbit_Bricks_Pack_case_02_06.png

程序#

请参考程序连接:https://makecode.microbit.org/_CjrAJLi2mg7w

你也可以通过以下网页直接下载程序。

现象#


当按钮A+B按下时小车前进行驶,当按钮A按下时小车向右转向,当按钮B按下时小车向左转向,当屏幕朝下后将小车放置在地面上时,小车向后行驶,当用力摇晃小车时,小车轮子停止转动。
