3. 单颗彩虹LED电子积木#

3.1. 简介#

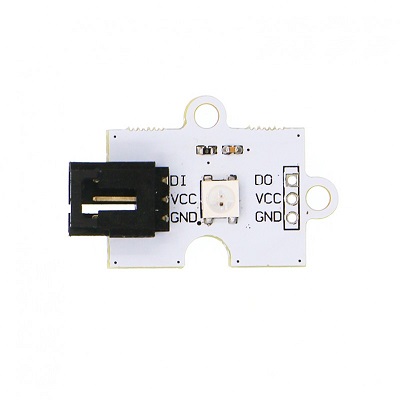

Octopus Single RGB Rainbow LED是我们OCTOPUS系列的单颗彩虹LED电子积木,它的基本设计是根据OCTOPUS电子积木系列设定的,它的外形、PCB固定孔、电子积木的接口的设定是相同的。板载的LED是一个集控制电路与发光电路与一体的智能外控led,具有低电压驱动、亮度高、散射角度大等优点。

../../_images/04091.jpg

3.2. 特性#


  • 单线数据传输,可无限级连。

  • 灰度调节电路(256级灰度可调)。

  • 内置上电复位和掉电复位电路,上电不亮灯。

  • 红光驱动特殊处理,配色更均衡。

  • 数据传输频率可达800Kbps,当刷新速率30帧/秒时,级联数不小于1024点。

3.3. 参数#


项目 参数
品名 Octopus Single RGB Rainbow LED
版本号 V1.2
SKU EF04091
工作电压 DC 3.3~5.5V
工作温度 -40~+85摄氏度
尺寸 27x19mm
净重 2.4g

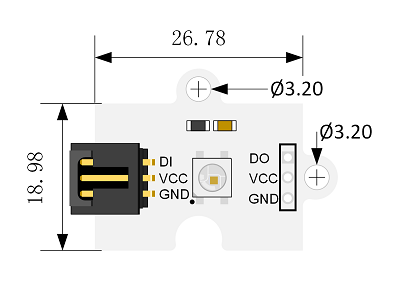

外型与定位尺寸#

../../_images/w5nulIo.png

3.4. 快速上手#


硬件连接#

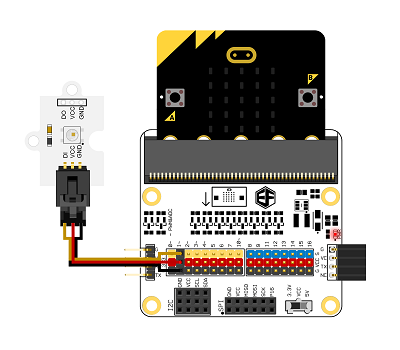

连线说明:将该模块连接在OCTOPUS:BIT扩展板的P1口上,将micro:bit主板插入OCTOPUS:BIT扩展板。 ../../_images/AGdJhsV.png

软件编程#

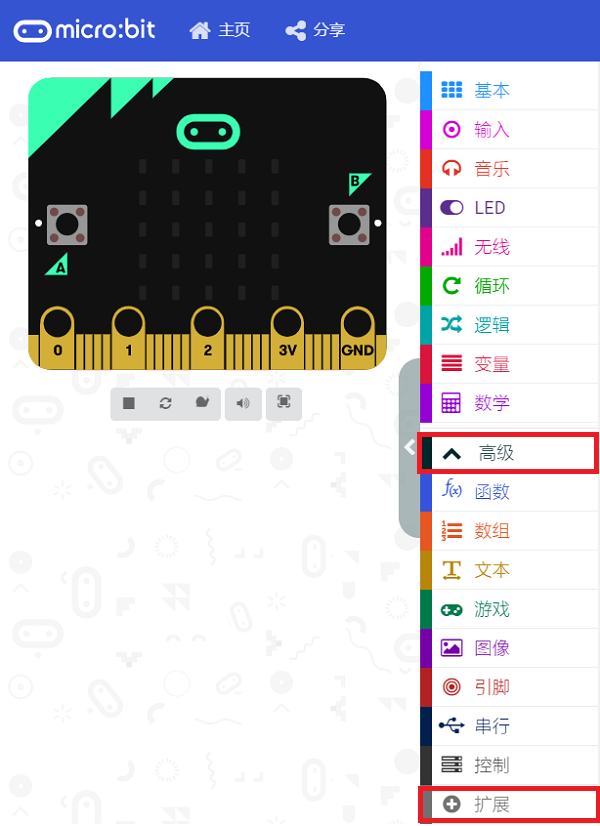

打开makecode,在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../../_images/04098_01.png

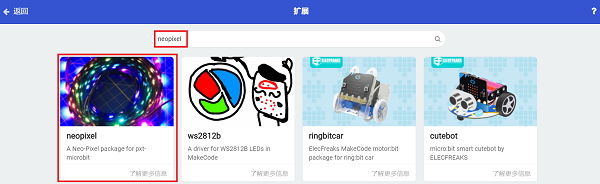

为了给该模块编程,我们需要添加一个代码库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框。搜索“neopixel”,然后点击下载这个代码库,下图红色箭头所指为代码库。

../../_images/04098_02.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_FH59EbdYFT6W

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

Rainbow Led循环显示红,绿,蓝三种颜色。
