9. iot套件案例02:环境噪音监测站#

9.1. 目的#


  • 制作一个环境噪音监测站。

9.2. 使用材料#


9.3. 背景知识#


什么是环境噪声#

  • 环境噪声是指在工业生产、建筑施工、交通运输和社会生活中所产生的干扰周围生活环境的声音。

  • 环境噪声标准是为保护人群健康和生存环境,对噪声容许范围所作的规定。制定原则,应以保护人的听力、睡眠休息、交谈思考为依据,应具有先进性、科学性和现实性。环境噪声基本标准是环境噪声标准的基本依据。各国大都参照国际标准化组织(ISO)推荐的基数(例如睡眠30分贝),并根据本国和地方的具体情况而制定。

9.4. 硬件连接图#

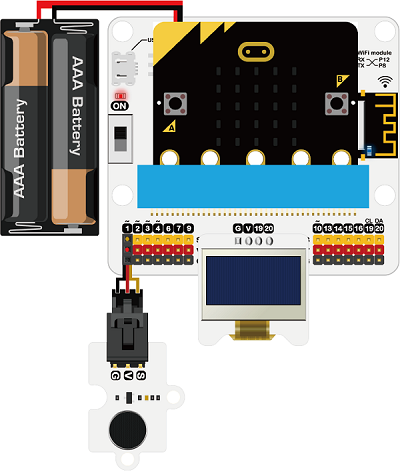

如图所示,将噪声传感器模块连接到P1口。

OLED屏幕连接IIC接口。

板载RTC时钟模块,已连接到IIC总线

../../_images/case_02_011.png

9.5. 软件#


微软makecode

9.6. 编程#


步骤 1#

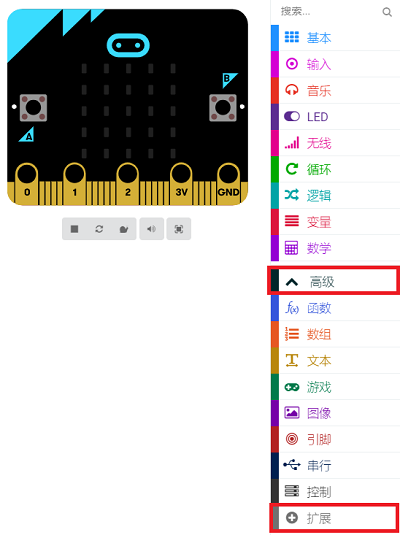

  • 在MakeCode的代码抽屉中点击高级,查看更多代码选项。

../../_images/iot_bit_11.png

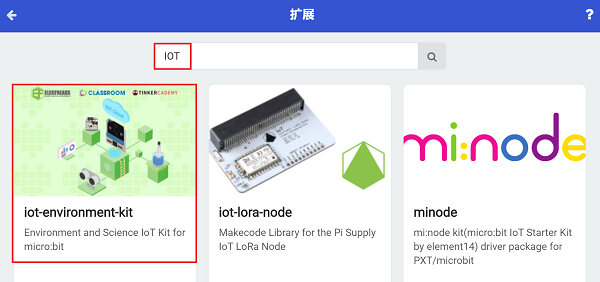

  • 为了给IoT物联网环境科学套件编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框。搜索“IOT”,然后点击下载这个代码库。

../../_images/iot_bit_12.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

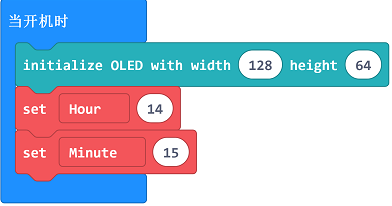

当开机时中插入initialize OLED积木块,参数填入64*128

初始化OLED屏幕为64像素*128像素。

在它之后插入设定RTC时钟积木块,设置为当前时间的小时和分钟数。(以14:15为例)

../../_images/case_02_021.png

步骤 2#

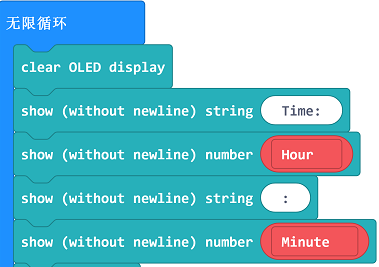

无限循环中依次插入clear OLED display积木块,show string积木块,show number积木块。

显示字符Time:,以小时分钟数字显示当前时间。

插入insert newline积木块,另起一行。

../../_images/case_02_031.png

步骤 3#

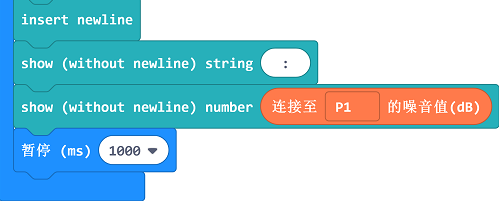

再之后插入,show string积木块,show number积木块。

显示字符Noise:,显示噪音模块返回的数值。

暂停1秒。

../../_images/case_02_04.png

程序#

请参考程序连接:https://makecode.microbit.org/_hMFEs1F7j3VF

你也可以通过以下网页直接下载程序。

现象#


每秒钟都会显示当前环境的噪音分贝数。

9.7. 思考#


如何统计一分钟内平均分贝数。
