24. 水位传感器#

24.1. 简介#

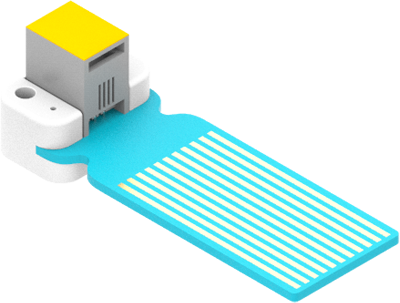

水位传感器通过具有一系列的暴露的平行导线测量其水量大小而判断水位。

../_images/05023_01.png

24.2. 特性#


  • RJ11端口设计,防止误插,易于使用。

24.3. 技术规格#


项目 参数
SKU EF05023
接口 RJ11
接口类型 模拟输出
工作电压 3.3V

24.4. 外形与定位尺寸#


../_images/05023_02.png

24.5. 快速上手#


所需器材及连接示意图#

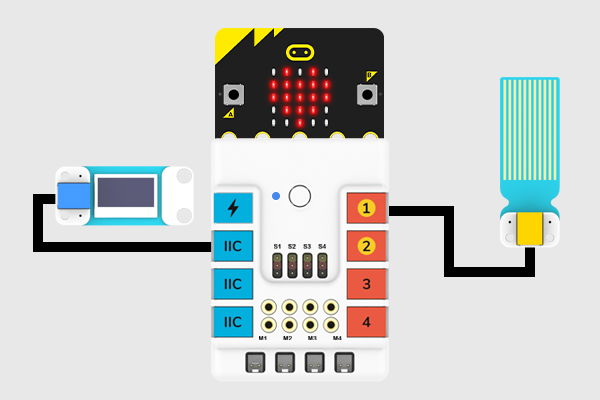

  • 如下图所示,将水位传感器连接到哪吒扩展板的J1端口,并将OLED显示屏连接到哪吒扩展板的IIC端口。

../_images/05023_03.png

24.6. makecode编程#


步骤 1#

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../_images/05001_04.png

为了给水位传感器编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”PlanetX“,然后点击下载这个代码库。

../_images/05001_05.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

如图所示编写程序#

../_images/05023_06.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_9sHWWR95f2Lq

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 通过OLED显示屏显示当前的水位值。

24.7. python编程#


步骤 1#

为了方便的使用python对行星系列传感进行编程,我们可以使用已经编写好的库[PlanetX_MicroPython],只需要调用函数并修改参数即可实现对应的功能。

下载压缩包并解压PlanetX_MicroPython

推荐使用官方平台:Python editor进行编程

../_images/05001_074.png

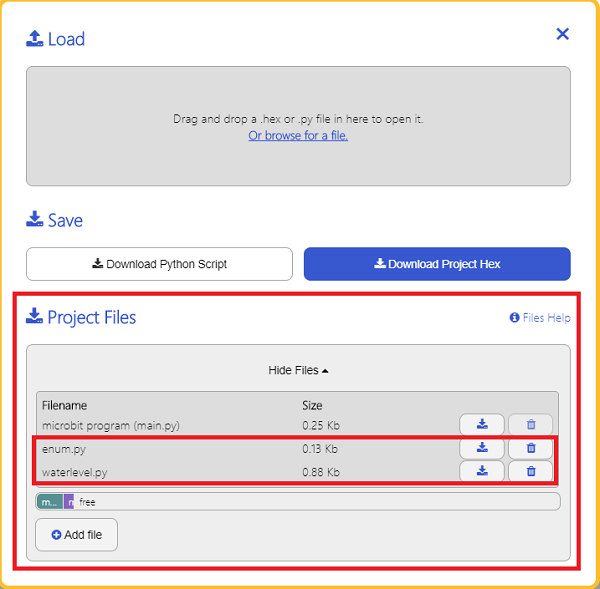

为了给水位传感器编程,我们需要添加enum.py和waterlevel.py两个文件。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的PlanetX_MicroPython文件夹,从中选择enum.py和waterlevel.py两个文件添加进来。

../_images/05001_083.png ../_images/05001_093.png ../_images/05023_10.png

步骤 2#

参考程序#

from microbit import *
from enum import *
from waterlevel import *
waterlevel = WATERLEVEL(J1)
while True:
    display.scroll(int(waterlevel.get_waterlevel()))

结果#

  • 通过micro:bit上的LED矩阵可以看到当前水位传感器的返回值。
