7. 单个摇杆#

7.1. 简介#

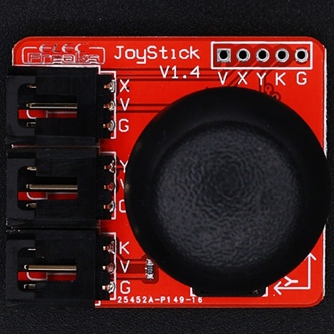

../../_images/03055_1.jpg

7.2. 特性#


  • 三线端口防止错误插拔,易于使用。

  • 3V电压支持micro:bit驱动

7.3. 技术规格#


项目 参数
SKU EF03055
电源需求 3V-5.5V
接口类型 模拟
引脚定义 1-Signal 2-VCC 3-GND
响应 快速响应和高灵敏度
电路 简单的驱动电路
稳定性 稳定耐用

7.4. 外形与定位尺寸#


7.5. 快速上手#


所需器材及连接示意图#

添加Package#

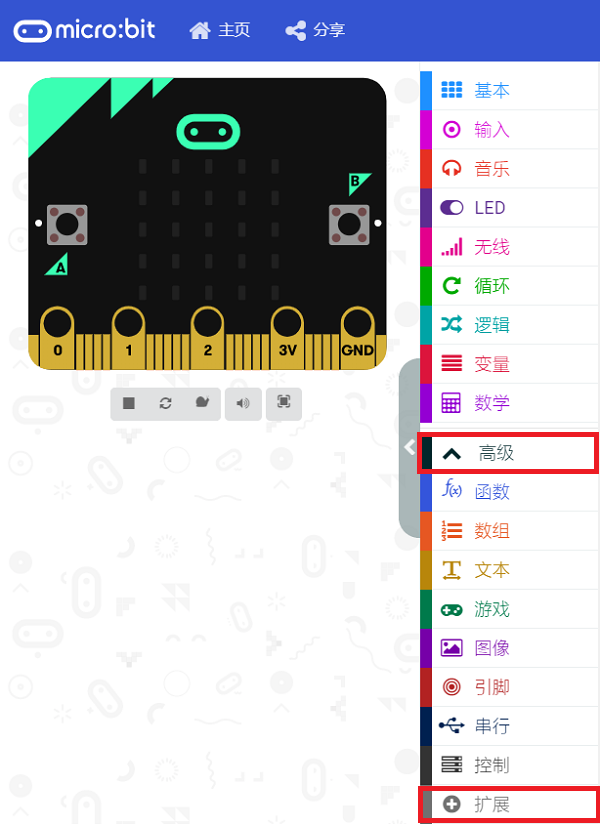

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../../_images/03055_02.png

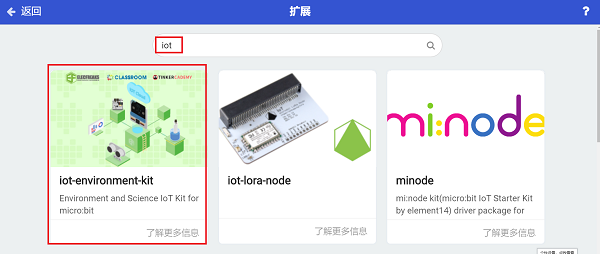

点击“扩展”,在弹出的对话框中搜索“iot”,下载iot代码库。

../../_images/03055_03.png

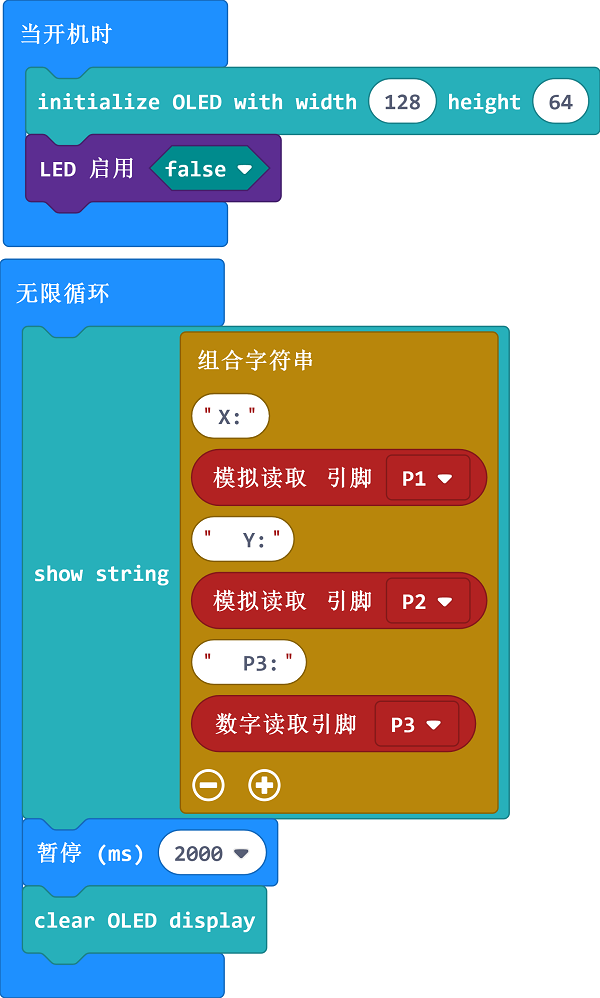

如图所示编写程序#

  • 通过OLED显示屏显示单个摇杆当前状态。

../../_images/03055_3.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_gHmP4DJVYXtA 你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 通过OLED显示屏显示当前摇杆状态。

7.6. 相关案例#


7.7. 技术文档#
