37. 18B20温度传感器

37.1. 简介

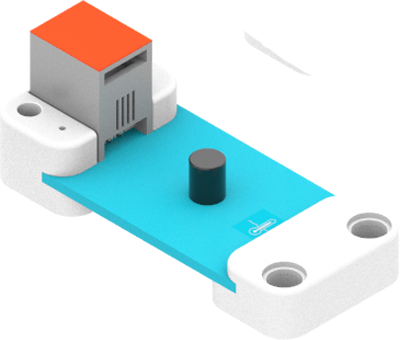

18B20温度传感器是基于Maxim IC DS18B20 1-Wire的数字温度传感器。

../_images/05041_01.png

37.2. 特性


  • RJ11端口设计,防止误插,易于使用。

37.3. 技术规格


项目 参数
SKU EF05041
接口 RJ11
接口类型 数字输出
工作电压 3.3V

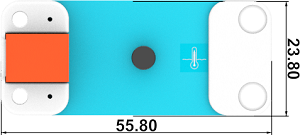

37.4. 外形与定位尺寸


../_images/05041_02.png

37.5. 快速上手

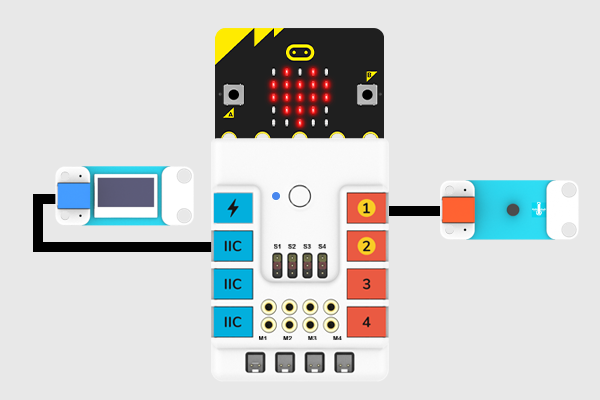

所需器材及连接示意图


  • 如下图所示,将18B20温度传感器连接到哪吒扩展板的J1端口,并将OLED显示屏连接到哪吒扩展板的IIC端口。

../_images/05041_03.png

37.6. makecode编程


步骤 1

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../_images/05001_04.png

为了给18B20温度传感器编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”PlanetX“,然后点击下载这个代码库。

../_images/05001_05.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2

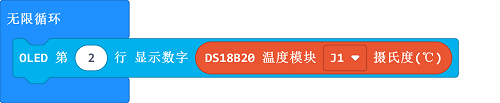

如图所示编写程序

../_images/05041_06.png

参考程序

请参考程序连接:https://makecode.microbit.org/_i9fFoEC6t3mq

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果

  • 通过OLED显示屏显示18B20温度传感器的返回值。
