28. PM2.5传感器#

28.1. 简介#

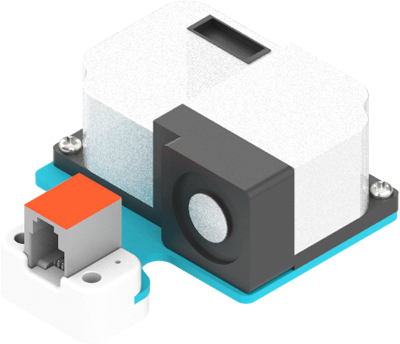

PM2.5传感器是一款可以检测环境PM2.5浓度的传感器模块,它的工作原理是基于ZH03激光粉尘传感器模组,通过这个模组对空气中的粉尘颗粒物进行检测。

../_images/05028_01.png

28.2. 特性#


  • RJ11端口设计,防止误插,易于使用。

28.3. 技术规格#


项目 参数
SKU EF05028
接口 RJ11
接口类型 数字输出
工作电压 3.3V

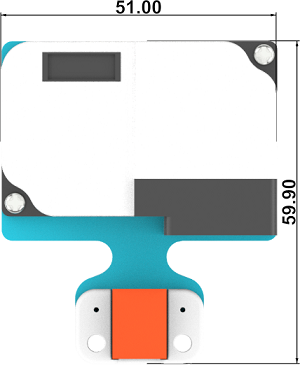

28.4. 外形与定位尺寸#


../_images/05028_02.png

28.5. 快速上手#


所需器材及连接示意图#

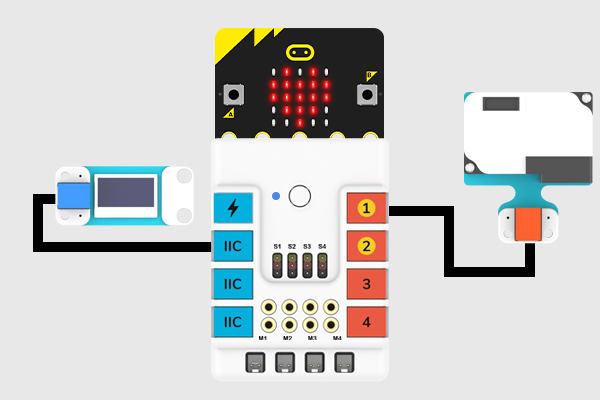

  • 如下图所示,将PM2.5传感器连接到哪吒扩展板的J1端口,OLED显示屏连接到哪吒扩展板的IIC端口。

../_images/05028_03.png

28.6. makecode编程#


步骤 1#

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../_images/05001_04.png

为了给PM2.5传感器编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”PlanetX“,然后点击下载这个代码库。

../_images/05001_05.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

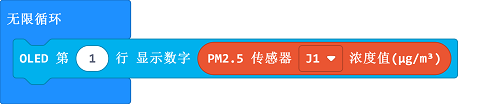

如图所示编写程序#

../_images/05028_06.png

参考程序#

请参考程序连接:https://makecode.microbit.org/_itg0eE91PTz7

你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

---

结果#

  • 通过OLED显示屏显示当前PM2.5的返回值。

28.7. python编程#


步骤 1#

为了方便的使用python对行星系列传感进行编程,我们可以使用已经编写好的库[PlanetX_MicroPython],只需要调用函数并修改参数即可实现对应的功能。

下载压缩包并解压PlanetX_MicroPython

推荐使用官方平台:Python editor进行编程

../_images/05001_074.png

为了给PM2.5传感器编程,我们需要添加pm25.py和enum.py两个文件。点击Load/Save,然后点击Show Files(1)下拉菜单,再点击Add file在本地找到下载并解压完成的PlanetX_MicroPython文件夹,从中选择pm25.py和enum.py文件添加进来。

../_images/05001_083.png ../_images/05001_093.png microbitplanetX/images/05028_10.png

步骤 2#

参考程序#

from microbit import *
from enum import *
from pm25 import *

pm2_5 = PM25(J1)
while True:
    display.scroll(pm2_5.get_pm25())
    sleep(1000)

结果#

  • 通过micro:bit的LED矩阵显示当前PM2.5传感器的返回值。
