13. 震动开关电子积木

13.1. 简介

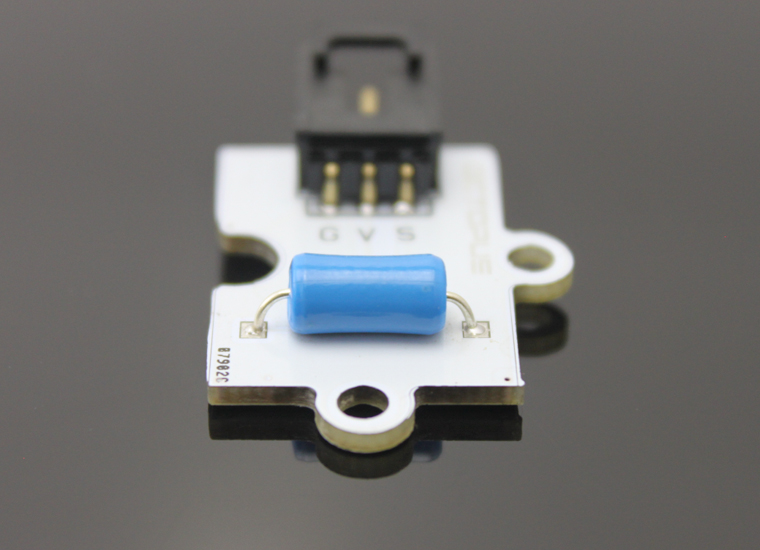

  • 振动传感器模块是一个基于振动触发开关的模块。

../../_images/V5LWSTa.jpg

13.2. 特性


  • 当处于静止状态时,指示灯LED熄灭。当受到外部振动触摸时,达到适当的振动力,或远离相应的速度(部分)努力,导电引脚会产生瞬间接通(ON)状态。此时,电气特性发生了变化。如果外力消失,电气特性将恢复OFF状态。

13.3. 技术规格


项目 参数
SKU EF04014
工作电压 3V-5V
连接模式 G-GND,V-VCC,S用于检测信号引脚
引脚定义 V-VCC G-GND S-D3
电路 简单的驱动电路
功能 能够实现非常有趣和互动的工作

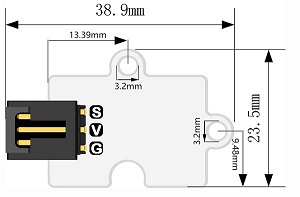

13.4. 外形与定位尺寸


../../_images/cdNd1Kw1.png

13.5. 快速上手

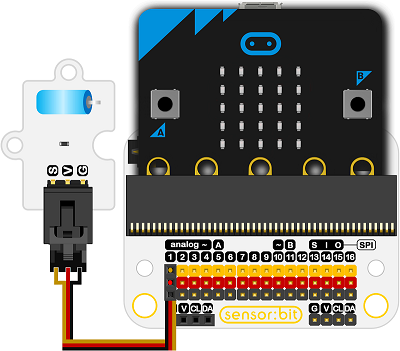

所需器材及连接示意图

  • 如图连接扩展板的P1口。

以sensor:bit为例

../../_images/MCfIhfH.png

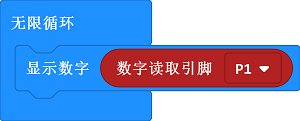

如图所示编写程序

  • 显示P1口的返回值。

../../_images/5qzwCGO.png

参考程序

请参考程序连接: https://makecode.microbit.org/_32DD3C4Lv33u 你也可以通过以下网页直接下载程序,下载完成后即可开始运行程序。

结果

  • 当振动时,micro:bit的点阵屏上显示1,否则显示0。
