1.1. AI摄像头#

简介#

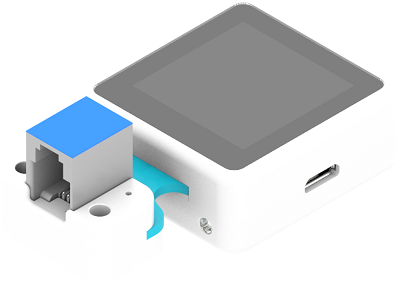

AI摄像头,可以实现人脸识别、小球追踪、卡片识别和一键学习的功能。

../../_images/05035_01.png

特性#


  • RJ11端口设计,防止误插,易于使用。

技术规格#


项目 参数
SKU EF05044
接口 RJ11
接口类型 IIC
工作电压 3.3V
核心IC K210

AI摄像头的原点(0,0)在屏幕的左下角,X轴和Y轴的范围为:X(0,224),Y(0,224)。

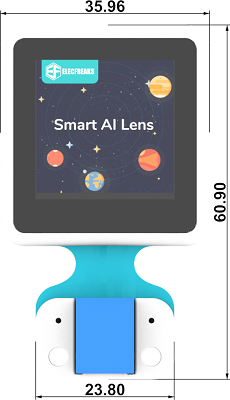

外形与定位尺寸#


../../_images/05035_02.png

使用RJ11转杜邦线的接线方式#

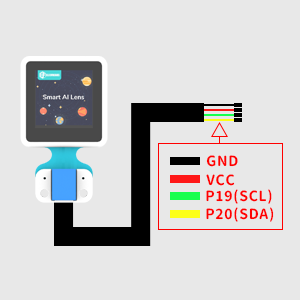

当使用没有RJ11扩展接口的micro:bit扩展板时,可以使用RJ11转杜邦线的连接线,将RJ11接口连接摄像头,杜邦线接口的一端黑线接GND,红线接VCC,绿线接P19(SCL)端口,黄线接P20(SDA)端口;如果使用过程中摄像头无法启动,请尝试给AI摄像头单独供电。

../../_images/05035_03.png

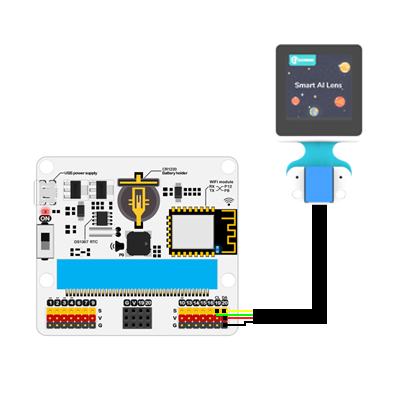

以iot:bit为例:

../../_images/05035_04.png

注意:

1.当使用哪吒扩展板之外的micro:bit扩展板连接AI摄像头时,添加扩展库应搜索PlanetX-AI

2.当使用一键学习功能时,如果重启电源,则需要对物品重新进行学习。

3.下载程序后,如果发现AI摄像头处于启动页,无法正常运行,需要完全断电然后重启,保证AI摄像头初始化成功。

AI摄像头固件更新#

AI摄像头会不定期更新一些新功能和性能优化,在发布新版本固件后,需要手动对AI摄像头进行固件更新。

注意:AI摄像头有AiCam V1.2和AiCam V1.7两个硬件版本,两个版本的固件不通用

如何检查当前硬件版本#

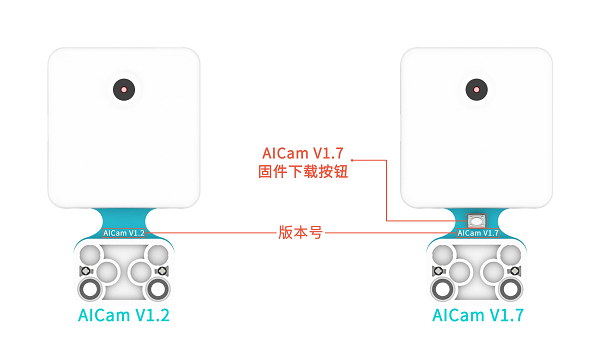

AI摄像头有AiCam V1.2和AiCam V1.7两个版本,AiCam V1.7版本的背后有一个固件下载按键,我们可以根据固件下载按键或版本号对这两个版本的摄像头进行区分。

../../_images/AI-gj-08.png

如何检查当前固件版本#

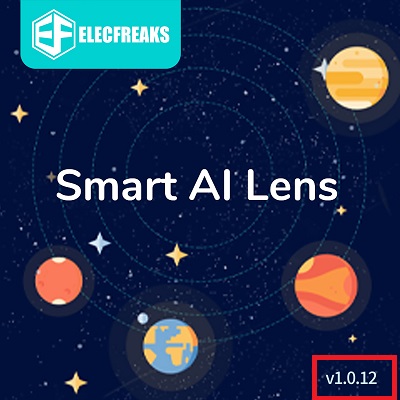

摄像头开机页面右下角会提示当前版本号,(如果没有提示,则是最旧的版本请及时更新)

../../_images/AI-gj-05.png

AiCam V1.2版本固件 v1.0.12 点击下载

AiCam V1.7版本固件 v2.0.1点击下载

AiCam V1.7版本软件包 v2.0.1点击下载

AiCam V1.2固件更新方式#

1.首先安装摄像头串口驱动程序:

windows系统下载CH341SerSetup.exe并解压。

macOS系统下载CH34x_Install_V1.5.pkg

2.安装固件下载软件kflash。

windows系统下载kflash_gui_v1.6.5_2_windows.7z

macOS系统下载kflash_gui_v1.6.5_2_macOS.dmg

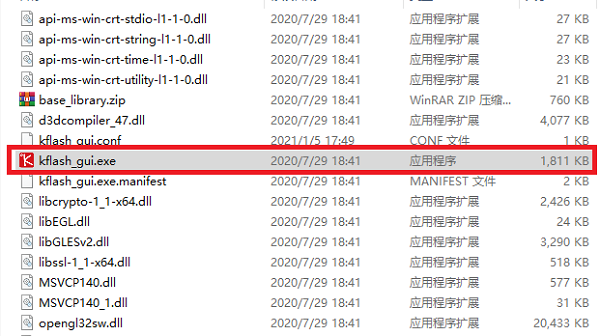

windows系统解压完成后打开文件夹kflash_gui,找到kflash_gui.exe程序。

../../_images/AI-gj-01.png

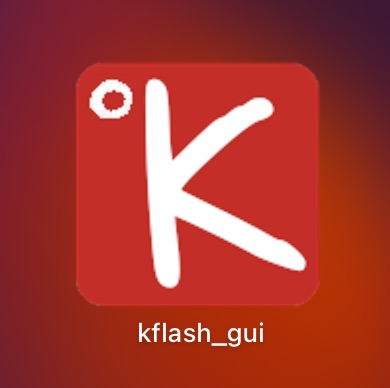

macOS系统下载完成后打开下图图标。

../../_images/AI-gj-06.png

3.双击打开kflash_gui.exe程序,点击打开文件,在文件夹中选择并打开 最新版固件 v1.0.12 点击下载

../../_images/AI-gj-02.png

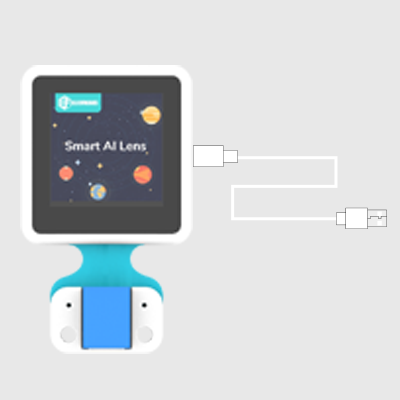

然后使用USB连接AI摄像头。

../../_images/AI-gj-03.png

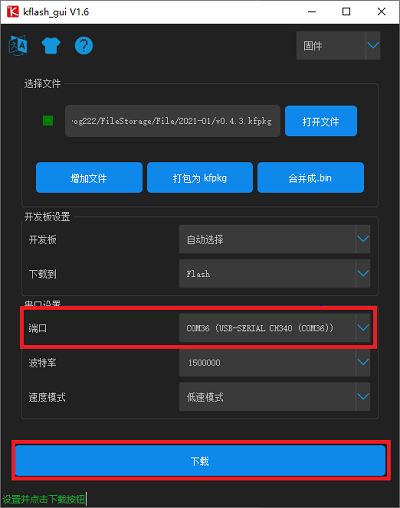

最后选择端口(不同电脑端口号可能会有差异),并点击下载即可,然后等待下载完成即可

../../_images/AI-gj-04.png

AiCam V1.7固件更新方式#

使用USB连接AI摄像头。

../../_images/AI-gj-03.png

当摄像头启动后,如果电脑弹出一个U盘,则只需要更新软件包即可进行更新。否则需要先更新驱动程序再更新固件后,最后更新软件包。

驱动更新方式#

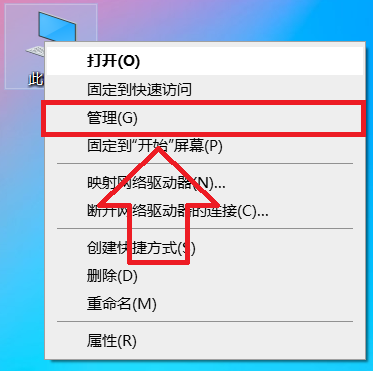

下载AiCam V1.7版本固件 v2.0.1点击下载,并解压。 打开右键点击此电脑,选择管理。

../../_images/AI-gj-09.png

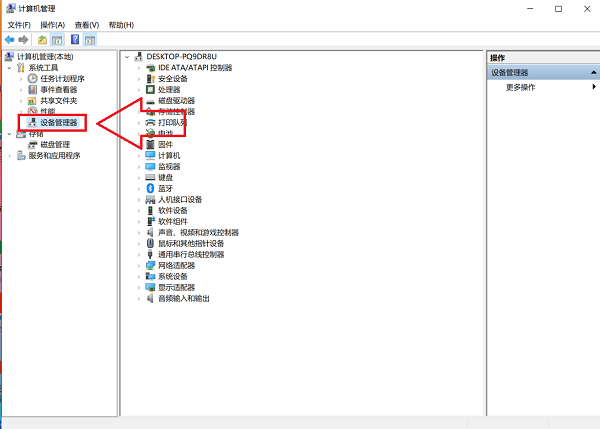

打开的设备管理器

../../_images/AI-gj-10.png

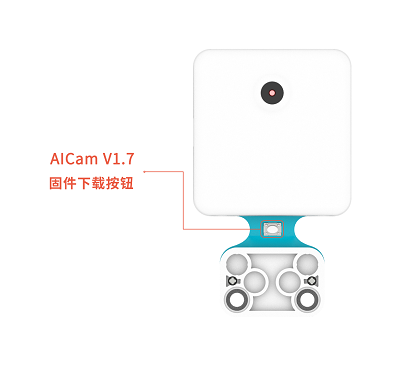

拔下USB线,在完全断电的情况下按下固件下载按钮,然后再使用USB连接AI摄像头,进入固件下载模式。

../../_images/AI-gj-15.png

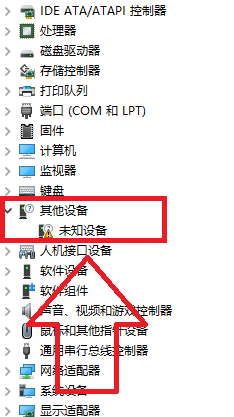

进入固件下载模式后,设备管理器中会出现一个未知设备。

../../_images/AI-gj-11.png

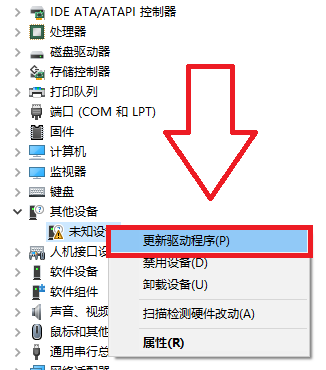

右键此未知设备然后点击更新驱动。

../../_images/AI-gj-12.png

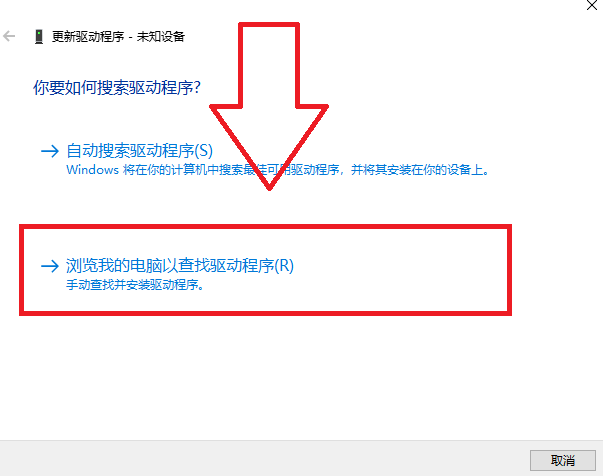

选择浏览我的电脑以查找驱动程序。

../../_images/AI-gj-13.png

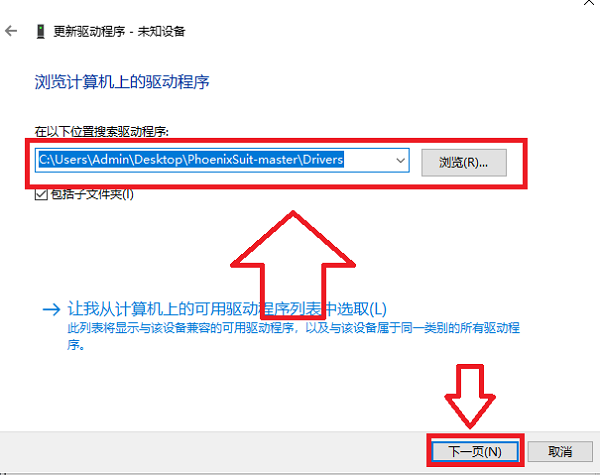

选择路径为PhoenixSuit-master文件夹里面的Drivers文件夹,然后点击下一页即可。

../../_images/AI-gj-14.png

固件更新方式#

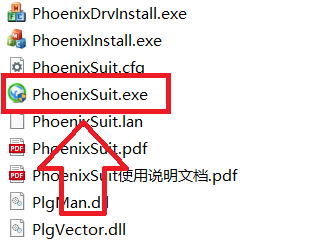

选择PhoenixSuit-master目录下的PhoenixSuit.exe,打开固件更新软件。

../../_images/AI-gj-16.png

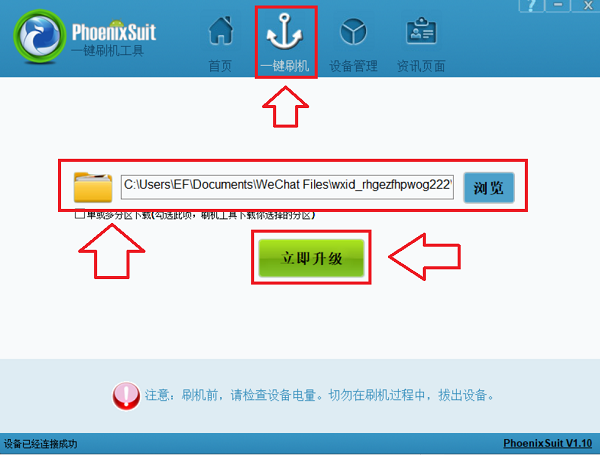

点击一键刷机,点击浏览,选择AI-Cam-V1.7-V2.0.1中的tina_v831-sipeed_uart0_ov9732.img,点击立即升级。

../../_images/AI-gj-18.png

../../_images/AI-gj-19.png

拔下USB线,在完全断电的情况下按下固件下载按钮,然后再使用USB连接AI摄像头,进入固件下载模式。

../../_images/AI-gj-15.png

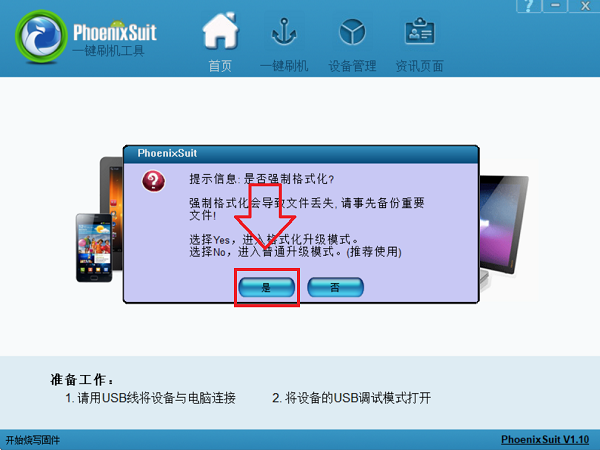

当连接成功后,固件更新软件会提示是否进行格式化,请选择

../../_images/AI-gj-17.png

请耐心等待格式化完成,当提示固件烧写完成后,点击确定,并重新连接AI摄像头。

../../_images/AI-gj-21.png

更新软件包步骤#

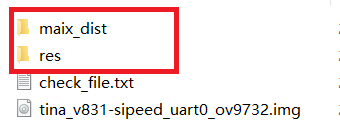

下载并解压AiCam V1.7版本软件包 v2.0.1,打开U盘,将AI-Cam-V1.7-V2.0.1文件夹中的maix_distres两个文件拷贝到U盘中,等待拷贝完成,然后手动卸载U盘.重新连接AI摄像头即可。 ../../_images/AI-gj-22.png

FAQ#

1.如果在macOS系统下,安装固件下载软件的过程中遇到了由于无法验证开发者而无法安装的情况。

../../_images/AI-gj-07.png

请访问https://support.apple.com/zh-cn/HT202491获取解决方法。

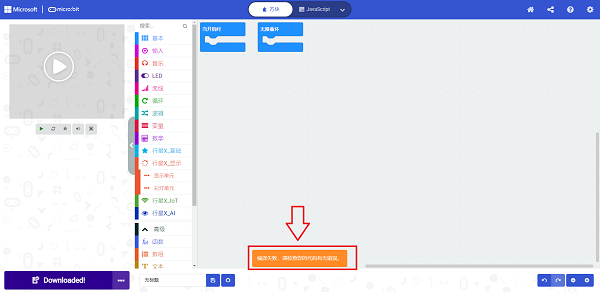

2.当使用AI摄像头时,点击下载出现错误提示,可能是PlanetX的软件库已经损坏。

../../_images/AI-FAQ-01.png

可能是以下两种情况:

(1)软件库较为老旧,请新建项目,重新添加软件库再进行测试。

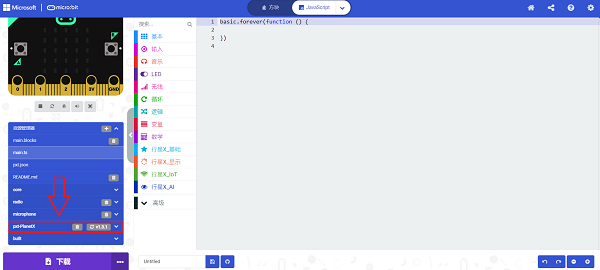

(2)同时添加PlanetX软件库和PlanetX-AI软件库冲突,请点击图中红框位置“JaveScript”切换编程界面,点击资源管理器,按需删除PlanetX软件库或者PlanetX-AI软件库;

../../_images/AI-FAQ-03.png

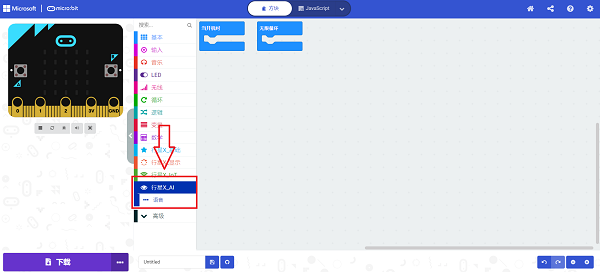

删除后资源管理器应该不再出现错误提示;

../../_images/AI-FAQ-04.png

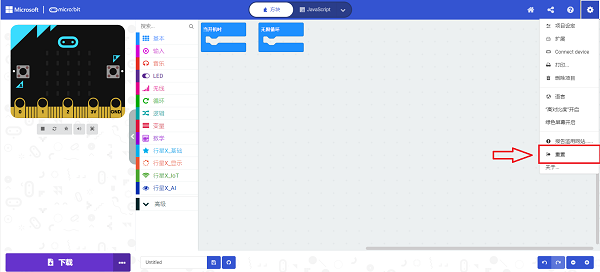

如果删除后发现视觉识别积木块丢失,请尝试重新添加对应的软件库,如果重新添加软件库无法解决此问题,请按下图所示重置makecode编程平台,注意:重置平台后所有保存在makecode上的项目都会被清理,注意保存项目文件到电脑中。

../../_images/AI-FAQ-05.png
