9. 案例07 智能分贝测试器#

9.1. 目的#


  • 制作一个“智能分贝测试器”。

9.2. 使用材料#


9.3. 背景知识#


  • 模拟噪音传感器电子积木是一种能够感受外界噪声信号的电子积木。它可用于感知声音的分贝强弱。

  • 彩虹LED电子积木是一种能变化多种颜色的LED灯,这篇案例我们会展示9种颜色。

什么是“智能分贝测试器”#

  • 通过声音大小,让彩虹LED电子积木发出不同颜色的光芒。

“智能分贝测试器”原理#

  • 当模拟噪音传感器电子积木接收到人的声音,发送数据到micro:bit,micro:bit判断信号强弱,发出信号控制彩虹LED电子积木发出不同的色彩,随声音等级不同,分别显示红,橙,黄,绿,蓝,靛蓝,紫蓝,紫色,白,黑。


颜色 | 参数 :-: | :-: 红|30db 橙|40db 黄|50db 绿|60db 蓝|70db 靛蓝|80db 紫蓝|90db 紫色|100db 白|110db 黑|120db

9.4. 结构场景搭建#


  • 准备剪刀,胶水和一些瓦楞纸板。

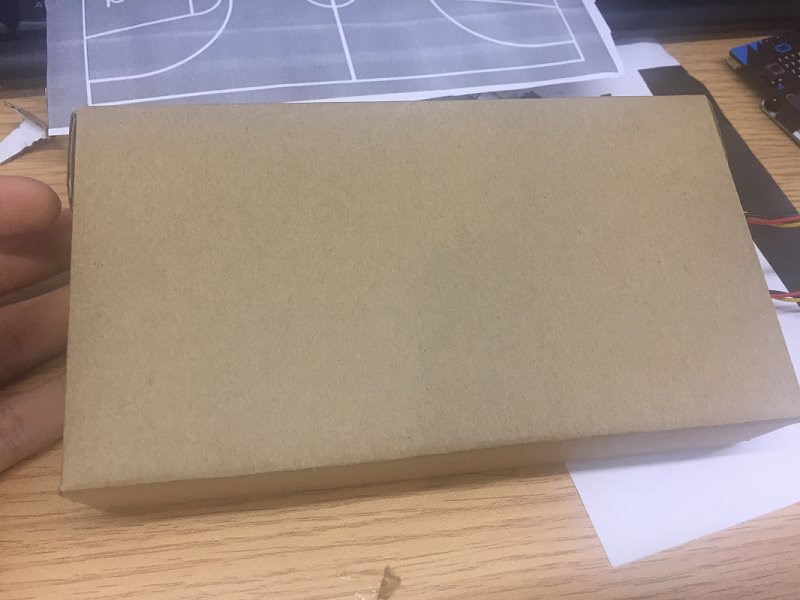

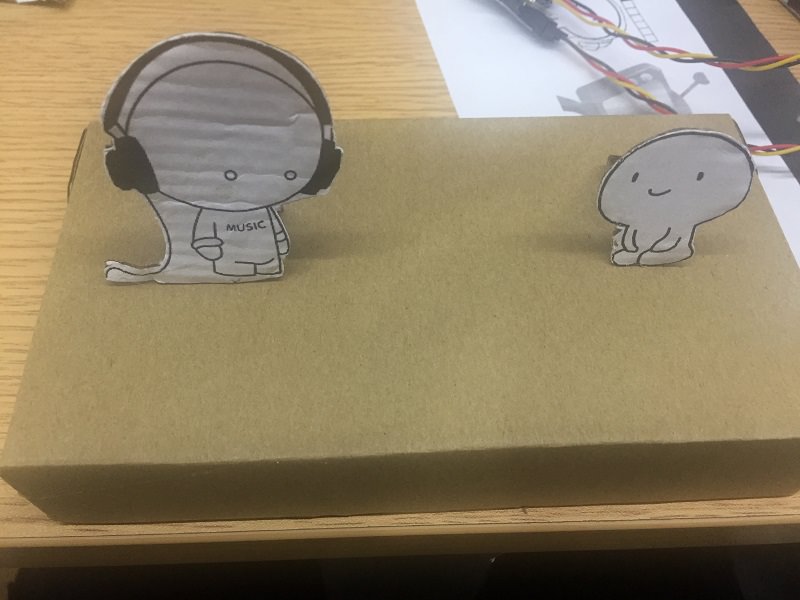

  • 在纸板上贴好你准备好的小纸片,并将瓦楞纸板剪裁成需要的样子。

../../_images/iNQDeE5.jpg ../../_images/lPcTNho.jpg

  • 搭建成如图样式:

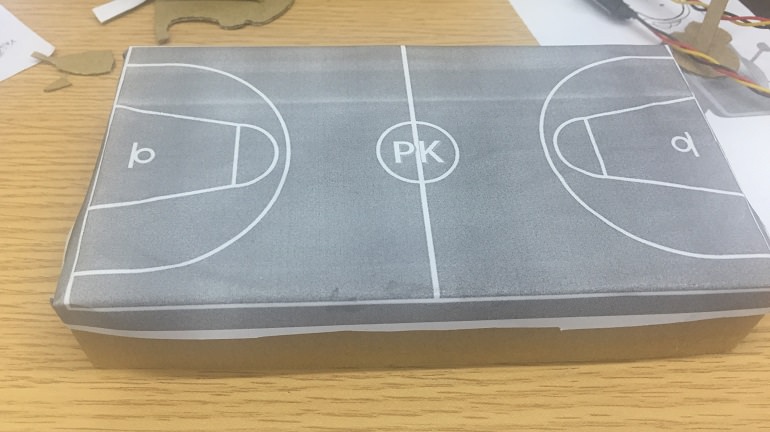

正面:

../../_images/DU35Etf.jpg

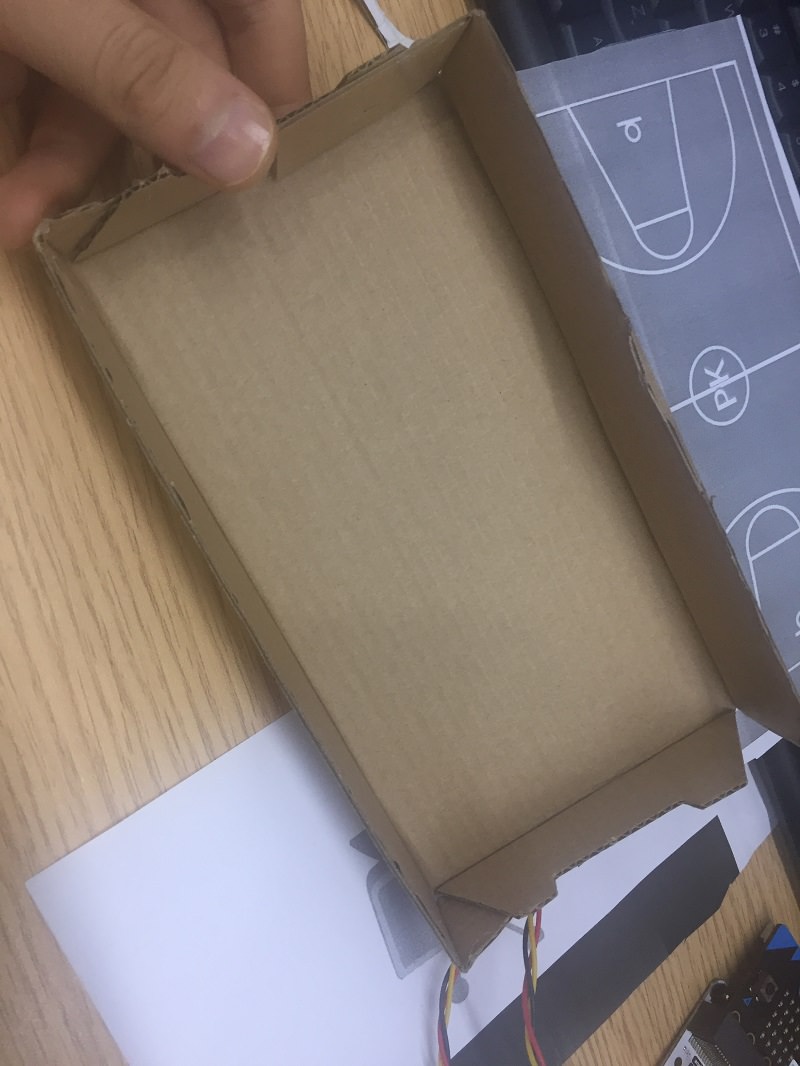

背面:

../../_images/T9ucg1r.jpg

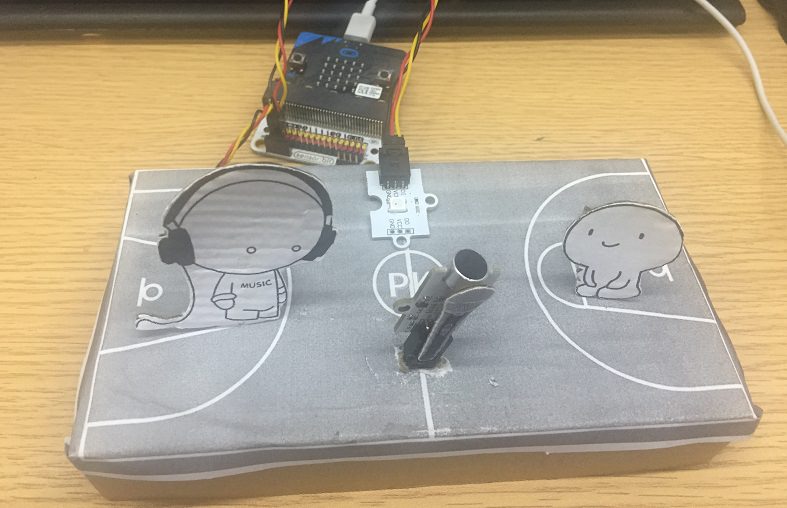

将元器件按如图摆放黏贴。

../../_images/MMB2HnH.jpg

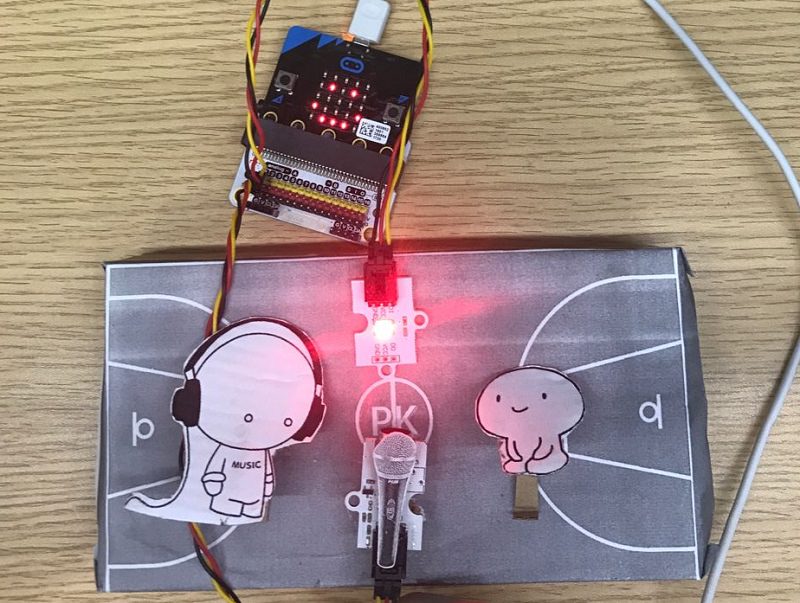

9.5. 硬件连接图#


P1口连接模拟噪音传感器电子积木 P2口连接彩虹LED电子积木

../../_images/O4eOdnZ.jpg

9.6. 软件#


微软makecode

9.7. 编程#


步骤 1#

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../../_images/smart_home_kit_case_01_01.png

为了给智慧家居套件编程,我们需要添加一个代码库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框。搜索“smarthome”,然后点击下载这个代码库。

../../_images/smart_home_kit_case_01_02.png

注意:如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2#

从“基本”中拖出一个“当开机时”积木块,然后从“流光溢彩灯”函数库中拖入“将‘strip设为’”积木块,初始化P2口的彩虹LED电子积木的颜色为RGB模式。

../../_images/smart_home_kit_case_07_03.png

步骤 3#

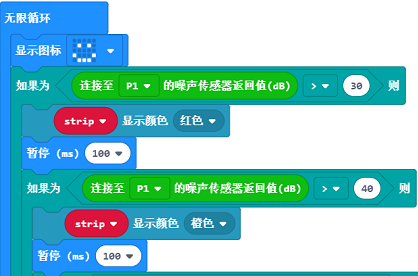

在“无限循环”中拖入一个基本块显示笑脸,即智能分贝测试器正常工作; 然后拖入一个判断语句,判断P1口的噪声监测模块传回来的值,对传回来的值进行一个判定; 当值大于30时(这里的30约等于室内安静的情况下的分贝值),拖入“显示颜色”积木块,将led彩灯显示为红色; 重复以上代码,将值改为40,50,60…每一个等级分配一个颜色,共9种颜色。

../../_images/smart_home_kit_case_07_04.png

程序#

请参考程序连接:https://makecode.microbit.org/_EseVwohUtCKo

你也可以通过以下网页直接下载程序。

---

9.8. 结论#

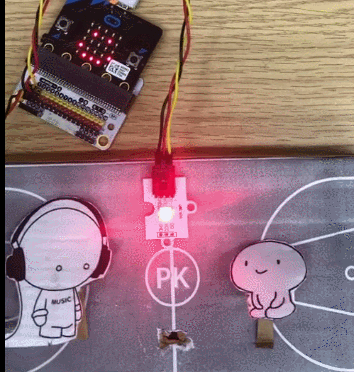

  • 不同的分贝值变化会让LED灯变换不同的颜色。

../../_images/q2sED7W.gif
