39. RFID传感器

39.1. 简介

RFID传感器利用无线射频方式对记录媒体(电子标签或射频卡)进行读写,从而达到识别目标和数据交换的目的。

../_images/05047_01.png

39.2. 特性


  • RJ11端口设计,防止误插,易于使用。

39.3. 技术规格


项目 参数
SKU EF05047
接口 RJ11 4P4C
接口类型 IIC通信
工作电压 3.3V
额定电流 50mA
核心IC PN5321A3

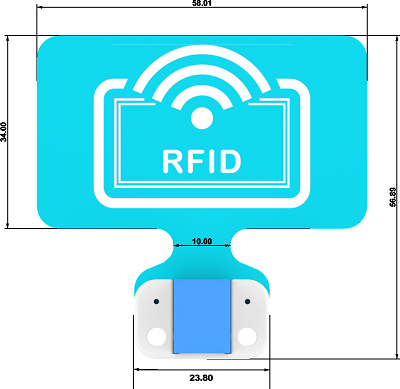

39.4. 外形与定位尺寸


../_images/05047_02.png

39.5. 快速上手


所需器材及连接示意图

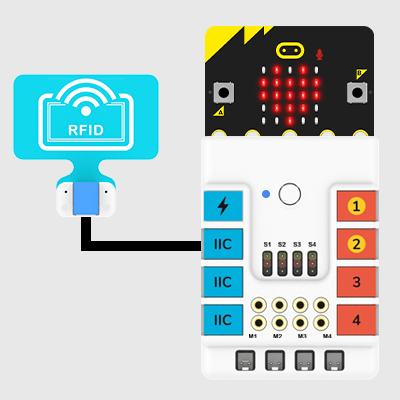

  • 如下图所示,将RFID传感器连接到哪吒扩展板的IIC端口。

../_images/05047_03.png


39.6. makecode编程


步骤 1

在MakeCode的代码抽屉中点击“高级”,查看更多代码选项。

../_images/05001_04.png

为了给RFID传感器编程,我们需要添加一个扩展库。在代码抽屉底部找到“扩展”,并点击它。这时会弹出一个对话框,搜索”PlanetX“,然后点击下载这个代码库。

../_images/05001_05.png

*注意:*如果你得到一个提示说一些代码库因为不兼容的原因将被删除,你可以根据提示继续操作,或者在项目菜单栏里面新建一个项目。

步骤 2

如图所示编写程序

../_images/05047_06.png

请参考程序连接:https://makecode.microbit.org/_fXU8hWYc9Lhu

你也可以通过以下网页修改程序。

现象


当开机时,将电子标签放置在RFID下方,RFID将数据写入电子标签,然后读取电子标签数据并显示在micro:bit的点阵屏上。
